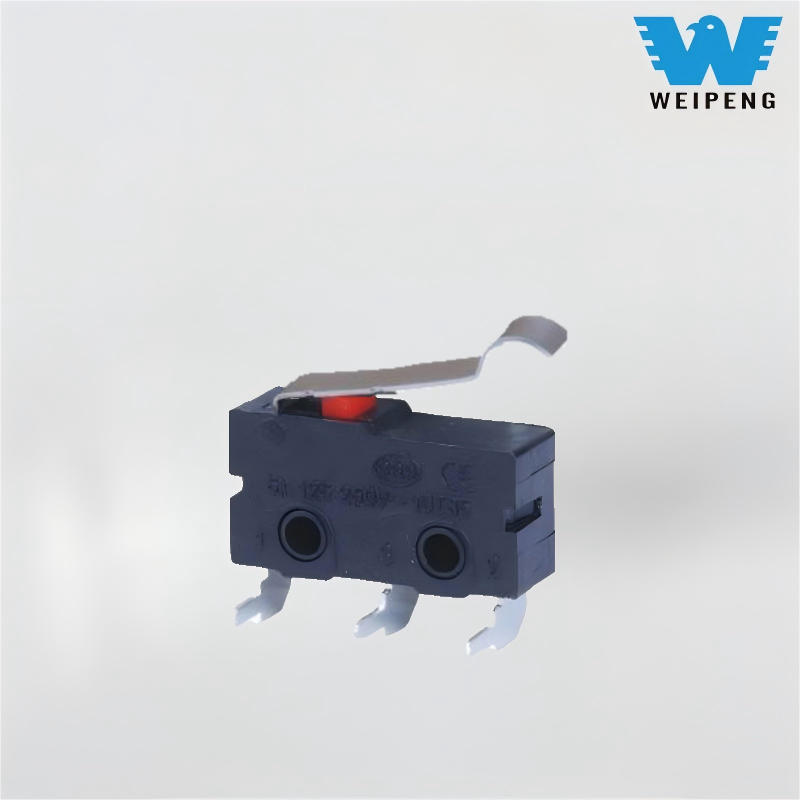

Kõrge täpsusega pika käepidemega mikrolüliti

Mikrolülitil HK-04G-L (5A 250 V mikrolüliti) on lühikese hoova päästiku struktuur ja klõpsatusega mehhanism, mis võimaldab kiiret vooluahela ümberlülitamist minimaalse mehaanilise jõuga. Täpsete tööomaduste, laialdase keskkonnaga kohanemisvõime ja ülemaailmsete ohutussertifikaatidega toodet kasutatakse laialdaselt kodumasinate juhtimise, tööstusautomaatika ja elektroonikaseadmete kriitilistes juhtimisstsenaariumides. See toimib põhikomponendina, mis tagab seadmete ohutu kasutamise ja täpse juhtimise.

Mudel:HK-04G-LZ-188

Saada päring

Tootekirjeldus

WEIPENG® on juhtiv ülitäpse pika käepidemega mikrolülitite tootja, tarnija ja eksportija.

MikrolülitiSissejuhatus

Mikrolülitil HK-04G-L on lühike hoova päästiku struktuur ja klõpsatusega mehhanism, mis võimaldab kiiret vooluringi ümberlülitamist minimaalse mehaanilise jõuga. Täpsete tööomaduste, laialdase keskkonnaga kohanemisvõime ja ülemaailmsete ohutussertifikaatidega toodet kasutatakse laialdaselt kodumasinate juhtimise, tööstusautomaatika ja elektroonikaseadmete kriitilistes juhtimisstsenaariumides. See toimib põhikomponendina, mis tagab seadmete ohutu kasutamise ja täpse juhtimise.

Täielikult sertifitseeritud rahvusvaheliselt ja siseriiklikult tunnustatud ametiasutuste poolt, nagu UL, CUL (CSA), VDE, ENEC ja CQC, ning see vastab ISO 9001 kvaliteedijuhtimissüsteemi standarditele. Klemmide vahekaugus ja tihvtide paigutus ühilduvad standardiga IEC 61810, võimaldades tavamudeleid, nagu Omron V-15 seeria, otse asendada, ilma et oleks vaja PCB kujundust kohandada.

MikrolülitiRakendus

Sobib täppiselektroonikale ja meditsiiniseadmetele. Näiteks:

Printer:Paberi söötmiskanalis asuv pöördvars tuvastab paberi serva. 0,3 mm eelkäiguga saab tuvastada 50 μm paksuse termopaberi;

Meditsiiniline monitor:Nupuga aktiveerimisel kasutatakse lühikest pöördõla struktuuri, mille tööjõud on 1,0N, tasakaalustades päästiku tundlikkust ja takistades juhuslikku aktiveerimist;

Nutikas terminal:Akupesa kaane sulgumise tuvastamine, ülekäiguga ≥0,2 mm, et tagada kaane täielik kinnitus.

Mikrolüliti Spetsifikatsioon

Lüliti tehnilised omadused:
ITEM	Tehniline parameeter		Väärtus
1	Elektriline reiting		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontakti takistus		≤50mΩ Algväärtus
3	Isolatsioonitakistus		≥100MΩ (500VDC)
4	Dielektriline Pinge	vahel ühendamata terminalid	500V/0,5mA/60S
		Terminalide vahel ja metallraam	1500V/0,5mA/60S
5	Elektriline eluiga		≥10 000 tsüklit
6	Mehaaniline eluiga		≥100000 tsüklit
7	Töötemperatuur		-25-125 ℃
8	Töösagedus		Elektriline: 15 tsüklit Mehaaniline: 60 tsüklit
9	Vibratsioonikindel		Vibratsiooni sagedus: 10 ~ 55 HZ; Amplituud: 1,5 mm; Kolm suunda: 1H
10	Jootmisvõime: Rohkem kui 80% sukeldatud osast tuleb katta joodisega		Jootetemperatuur: 235±5 ℃ Sukeldumisaeg: 2-3S
11	Joote kuumakindlus		Sukeljootmine: 260±5℃ 5±1S Käsitsi jootmine: 300±5℃ 2~3S
12	Ohutuskinnitused		UL, CSA, VDE, ENEC, CE
13	Testimistingimused		Ümbritsev temperatuur: 20±5 ℃ Suhteline õhuniiskus: 65±5%RH Õhurõhk: 86 ~ 106 KPa
