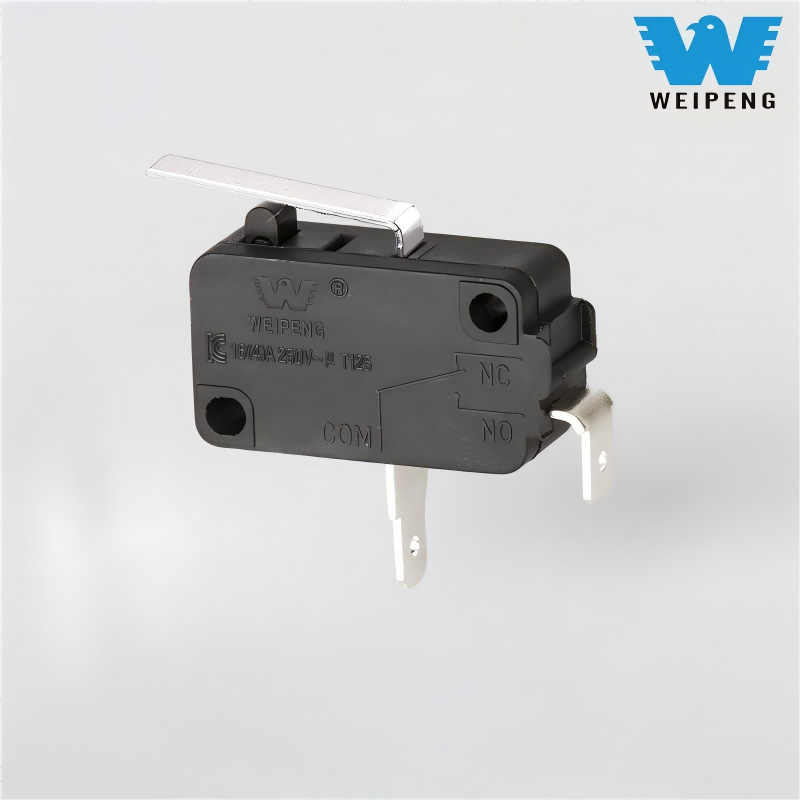

Kõrge tundlikkusega suur mikrolüliti kangiga

Yueqing Tongda Wire Electric Factory mikrolülitite seeria etalonmudelina on kõrge tundlikkusega suurel kangiga mikrolülitil "kõrge tundlikkus, ülipikk eluiga ja mitme stsenaariumiga kohandatavus". Integreerides ettevõtte 35-aastase lülitite tootmise kogemuse, on see tänu oma minimaalsele kontaktivahele ja kiire toimimismehhanismile muutunud kodumasinate, autoelektroonika, tööstusautomaatika ja muude valdkondade võtmekomponentideks. Selle jõudlust ja usaldusväärsust on sertifitseerinud mitmed autoriteetsed organisatsioonid kogu maailmas, tagades selle peavoolu positsiooni nišiturul.

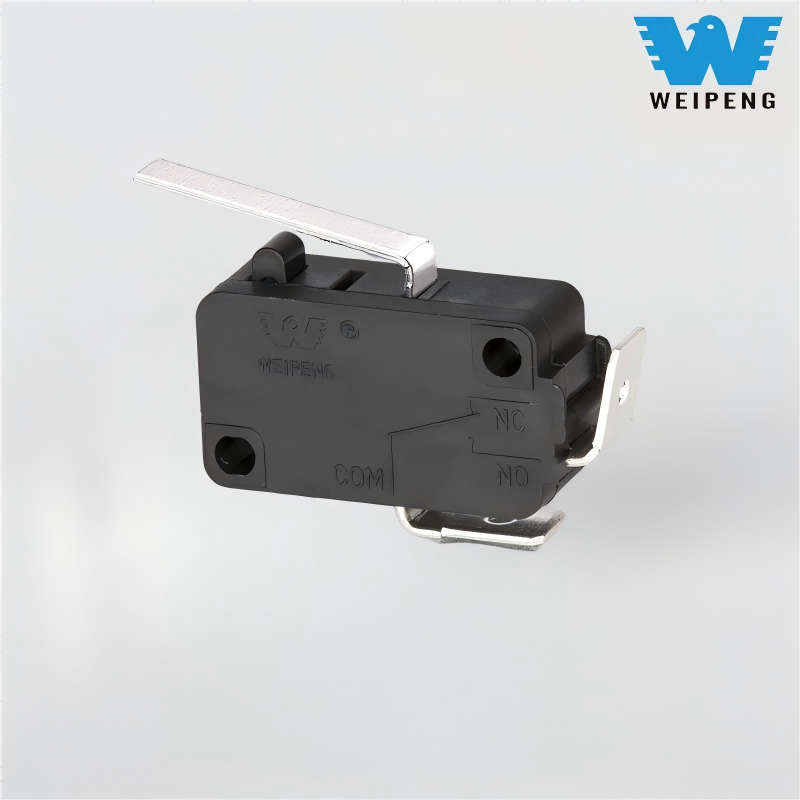

Mudel:HK-14-1X-16A-260

Saada päring

Tootekirjeldus

WEIPENG® on juhtivKõrge tundlikkusega suur mikrolüliti kangiga tootjad, tarnijad ja eksportijad.

Mikrolüliti tutvustus

HK-14 seerias on põhikonstruktsioon, millel on hõbedasulamist kontaktid koos patenteeritud kiire toimemehhanismiga. Kontaktid on valmistatud AgSnO₂ hõbe-tinaoksiidi sulamist ja läbivad vaakumkatmise protsessi kontakttakistusega ≤50mΩ, tagades stabiilse vooluülekande ilma sumbumiseta ja ennetades tõhusalt signaali viivitusi või kontakti oksüdatsioonist tingitud halba kontakti. Päästiku reaktsiooniaeg on ≤5 ms ja töökäigu hälvet reguleeritakse ±0,05 mm piires, päästiku tundlikkus ületab palju tööstusstandardeid. Erinevate mehaaniliste päästikunõuete täitmiseks pakub seeria laia valikut täiturmehhanismide hoobade kombinatsioone, sealhulgas 8 tüüpi hoobasid: lühikesed, pikad hoovad, rull (saadaval nailonist või metallist), nupp, kahvel jne, mis sobivad täpselt erinevatele tingimustele, nagu pöörlevad mehhanismid, lineaarsed liikumisseadmed ja vajutusseadmed.

Tüüpilised populaarsed mudelid ja rakendusstsenaariumid:

HK-14-1X-16A-P-200: tavaliselt avatud, 16A 250 VAC, metallist rull-täiturvarras – sobib käigupiirangu juhtimiseks tööstusautomaatika tootmisliinidel, rullide disain vähendab mehaanilist kulumist

HK-14-1-16AP-715: tavaliselt suletud, 16A 250 VAC, lühikese liigendrulli täiturvarras – sobib täpseks käivitamiseks meditsiinilistes testimisseadmetes, tavaliselt suletud disain tagab seadme ohutuse väljalülitamisel

HK-14-16AP-605: ümberlülitustüüp, 16A 250 VAC, lai temperatuurikujundus – sobib uute energiasõidukite akude temperatuuri jälgimise lülitite jaoks, lai temperatuurivahemik -40°C ~ 125°C sobib äärmuslikesse pardakeskkondadesse

HK-14-1X-5A-320: tavaliselt avatud, 5A 250 VAC, nuputüüpi täiturvarras – sobib mikrolaineahju ukselülititele, tundlik vajutamine, kõrgetasemeline ohutuskaitse

Rakenduse stsenaariumid

Kodumasinad: mikrolaineahju ukse juhtimine, pesumasina programmi juhtimine, konditsioneeri ventilaatori kiiruse reguleerimine, seadmete ohutu töö tagamine

Tööstuslik automatiseerimine: tootmisliini positsioneerimine, roboti piiride juhtimine, konveieri käivitamise ja peatamise juhtimine, tootmise efektiivsuse parandamine 35%

Autoelektroonika: auto akende tõstmine, istme reguleerimine, pagasiruumi tuvastamine, sobib karmidesse sõidukisisestesse keskkondadesse

Meditsiiniseadmed: kirurgiliste seadmete juhtimine, tuvastusinstrumendi signaali käivitamine, meditsiiniliste ohutusstandardite täitmine

Sõjatööstus: relvaseadmete juhtimine, sideseadmete vahetamine, kohanemine ekstreemsete töötingimuste ja kõrgete töökindlusnõuetega

Mikrolüliti parameeter (spetsifikatsioon)

Lüliti tehnilised omadused:
ITEM	Tehniline parameeter		Väärtus
1	Elektriline reiting		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontakti takistus		≤30mΩ Algväärtus
3	Isolatsioonitakistus		≥100MΩ (500VDC)
4	Dielektriline Pinge	vahel ühendamata terminalid	1000V/0,5mA/60S
		Terminalide vahel ja metallraam	3000V/0,5mA/60S
5	Elektriline eluiga		≥50 000 tsüklit
6	Mehaaniline eluiga		≥1000000 tsüklit
7	Töötemperatuur		-25-125 ℃
8	Töösagedus		elektriline: 15 tsüklit Mehaaniline: 60 tsüklit
9	Vibratsioonikindel		Vibratsiooni sagedus: 10 ~ 55 HZ; Amplituud: 1,5 mm; Kolm suunda: 1H
10	Jootmisvõime: Rohkem kui 80% sukeldatud osast tuleb katta joodisega		Jootetemperatuur: 235±5 ℃ Sukeldumisaeg: 2-3S
11	Joote kuumakindlus		Sukeljootmine: 260±5℃ 5±1S Käsitsi jootmine: 300±5℃ 2~3S
12	Ohutuskinnitused		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testimistingimused		Ümbritsev temperatuur: 20±5 ℃ Suhteline õhuniiskus: 65±5%RH Õhurõhk: 86 ~ 106 KPa

Mikrolüliti funktsioon ja rakendus

1. Sate, usaldusväärne põhilüliti
2. Kena välimus, tihe konfiguratsioon. Iseloomulik: väike kontaktivabadus, kiire tegevus, kõrge tundlikkus ja väike 3. tööreis.
4. Long lite, kõrge töökindlus
5. Mitmesugused kontaktklemmid
6.A varnety temperatuuri kraadi
7. Mitmesugused hoovad
8.Kasutage kõige kõvenev plastik või temoplast
9. Laialdaselt kasutatav koduses apliane elecroninc seadmetes, automaatsetes masinates kasutatavates elektroonilistes seadmetes, aparaatides ja 10. seadmetes, elektrilistes liikumistööriistades jne.

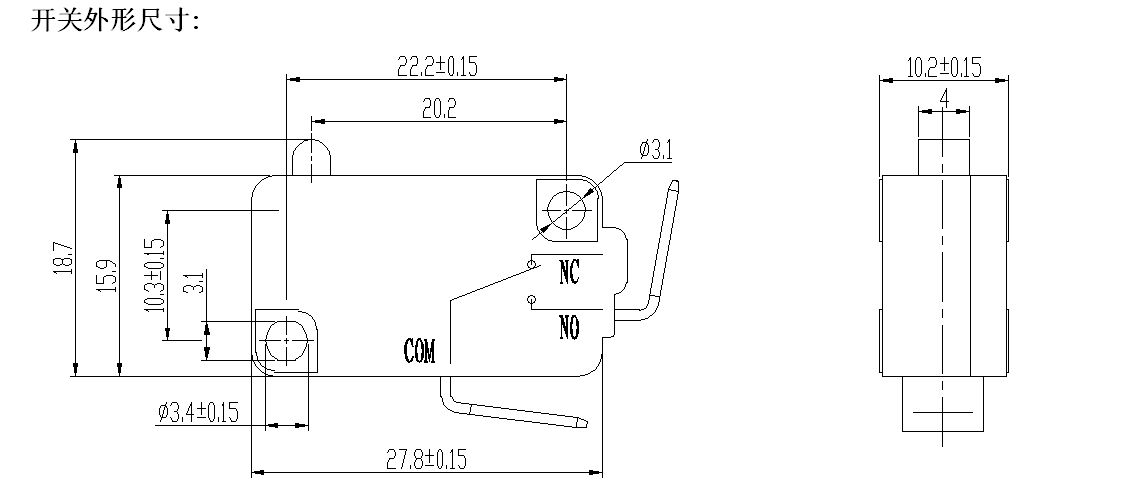

Mikrolüliti üksikasjad
