NC mikrolüliti: lõplik juhend NC mikrolülitite tundmiseks, valimiseks ja kasutamiseks

Inimesed, kes on seotud elektroonika, tööstusautomaatika ja isetegemise kogukonnaga, tunnevad mikrolüliteid; juhtimisahelate vähemtuntud meistrid. Üks mikrolülitite tüüp on NC mikrolüliti (tavaline suletud mikrolüliti), mis on äärmiselt oluline. Kui mõtlete välja, kuidas tuvastada NC-lülitit, selle rakendust või leida oma projekti jaoks õige NC, on selles juhendis kõik vastused NC-mikrolülititele, selle eristamisele NO mikrolülititest ja rakendustele.

Mis on anNC mikrolüliti?

NC-mikrolüliti või normaalselt suletud mikrolüliti on elektriline lüliti, mis jääb suletud asendisse, lastes elektril voolata, kuni see käivitub. Seejärel lüliti avaneb ja peatab voolu vooluringis. See on vastuolus NO (tavaliselt avatud) mikrolülitiga, mis on avatud enne käivitamist ja sulgub pärast seda. Mikrolülitite kohta kasutatakse ka teisi termineid ja üks neist on kiirlülitid nende kiirete lülitusliigutuste tõttu.

Töörežiimis, kui täiturmehhanism ei tööta, on kontaktid kontaktis ja vool voolab läbi. Kui täiturmehhanism on aktiveeritud, avanevad kontaktid, katkestades voolu voolu. Seda tüüpi NC-mikrolüliteid on vaja hädaseiskamise, ohutusülesannete ja tagasisidet nõudvate ahelate jaoks.

Kuidas NC mikrolüliti töötab?

Mikrolüliteid toidab süsteem, mis võimaldab neil tekitada kiiret ja kindlat käivitusliikumist. Lüliti sees on vedruga surunupu mehhanism. Täiturmehhanismi alla vajutamisel tekib "klõps" ja kontaktide asend muutub.

NC mikrolüliti jaoks:

• Kui täiturmehhanism ei liigu, on COM-klemm ühendatud NC-klemmiga.
• Täiturmehhanismi vajutamine katkestab COM-NC ühenduse, avades vooluringi.

Sellel põhimõttel on lugematu arv rakendusi; need hõlmavad kõike alates seadmete turvablokeeringutest ja tööstusmasinate juhtseadistest kuni liftide uste ja müügiautomaatideni.

Kuidas teha kindlaks, kas lüliti on NC või EI?

Teadmine, kas mikrolüliti on NC või NO, on vooluahela arendamise ja hoolduse oluline aspekt. Siin on mõned meetodid tüübi tuvastamiseks:

Visuaalne kontroll:"NC" (tavaliselt suletud) ja "NO" (tavaliselt avatud) on sildid, mida tavaliselt leidub paljudel mikrolülititel. Kontrollige kindlasti lüliti korpust selle märgistuse osas.

Testimine multimeetriga:Reguleerige oma multimeeter järjepidevuse (või oomi) režiimi. Pange üks juhe punkti COM ja teine ​​juhe kahtlustatavasse NC-punkti. Multimeeter peaks näitama järjepidevust ilma täiturmehhanismi vajutamata. Täiturmehhanismi vajutamise ajal peaks järjepidevus katkema.

Tootja andmeleht:Andmelehe kuvamisel näitavad terminalid, kas need on NC, NO ja COM ning ka mõned muud spetsifikatsioonid.

Nende toimingute tegemine tagab teie vooluringi jaoks õige lüliti täpse tuvastamise ja ühendamise.

NC-mikrolülitite levinumad rakendused

NC-mikrolülitit kasutatakse lõpmatus arvus rakendustes, kus turvalisus ja viivitamatu tegutsemine on esmatähtsad.

1. Ohutusmehhanismid:NC mikrolüliteid kasutatakse tõrkekindlate elementidena tööstuslikes masinates ja kodumasinates. Näiteks lülitab NC-lüliti vooluahela välja, kui uks või kate avatakse, ja masin lakkab töötamast, vältides sellega õnnetusi.

2. Hädaseiskamissüsteemid:Hädaseiskamisnupud töötavad tavaliselt NC mikrolülititega. Hädaseiskamisnupu vajutamisel avaneb vooluahel, mis peatab seadme koheselt.

3. Turvasüsteemid:NC-mikrolüliti on seade, mida kasutatakse häiresüsteemide jaoks mõeldud võltsimislülitites ja mis aktiveerib häiret ukse või akna sissetungimisel.

4. Autotööstuse rakendused:Sõidukites võimaldavad NC-mikrolülitid piduripedaali vajutamist, mis viib piduritulede tööle või peatab püsikiiruse hoidja töö.

5. Liftid ja juurdepääsu kontroll:Lifti uste NC mikrolülitid vastutavad ukse sulgemise tuvastamise eest. Kui uksed pole täielikult suletud, siis lift ei tööta.

Need juhtumid näitavad NC-mikrolülitite tähtsust tööohutuse ja süsteemi töökindluse tagamisel.

NC ja NO mikrolülitite võrdlus

NC-mikrolülitite ja NO-mikrolülitite erinevuse mõistmine on vooluahelate sobiva disaini ja probleemide lahendamise tagamiseks ülioluline.

NC (tavaliselt suletud):Vaikimisi jääb ahel suletuks ja avatakse käivitamisel. Seda kasutatakse tavaliselt siis, kui vooluringi katkestamine tähendab oleku muutumist või annab hoiatuse, eriti ohutusega seotud rakendustes.

EI (tavaliselt avatud):Lüliti vaikimisi olek on "väljas" ja vooluringi sulgemiseks tuleb see aktiveerida. Lülitit saab kasutada seadmete ja häirete aktiveerimiseks, näiteks lambi sisselülitamiseks nuppu vajutades.

Otsus, kas kasutada NC või NO, sõltub rakendusest. NC sobib paremini tavaliste häirete jälgimiseks, samas kui NO tuleks valida juhtudel, kui muutuse korral on vaja tegevust alustada.

Kuidas valida õige NC mikrolüliti?

Kui silmitsi seisate paljude kaubamärkide ja toodetega, on õige NC-mikrolüliti valimisel vaja meeles pidada mitmeid asju.

1. Elektrihinnangud:Veenduge, et kõik teie valitud mikrolülitid vastaksid teie süsteemi pinge- ja voolunõuetele, kuna valida on paljude variantide vahel.

2. Käivitusjõud:Mikrolülititel on käivitamiseks erinevad jõunõuded. Valige vastavalt tundlikkuse nõuetele ja kui õrnamaks kasutamiseks on vaja väiksemaid jõude, samas kui suurema jõu valikud võivad olla olulised jäiga kasutuse korral.

3. Terminali stiil:Saate valida kiirühenduse, jootekinnituse ja kruviklemmide vahel. Tehke oma valik paigaldamise lihtsuse ja juhtmestikuga ühilduvuse põhjal.

4. Keskkonnatingimused:Mõelge kaitsemeetmetele tolmu, niiskuse ja muude keskkonnatingimuste eest. Kui rakendus on välitingimustes või rasketes tingimustes, valige IP-reitinguga või suletud mikrolülitid.

5. Suurus ja paigaldusvalikud:Mikrolülitid on saadaval erinevate mõõtmete ja kujundusega, millel on erinevad augud ja sulgud. Kontrollige, kas teie rakendusalale sobib õige suurus.

Nende kvaliteediaspektide uurimine ja tagamine aitab tagada teie projekti edu ja sujuva toimimise.

Paigaldamine ja juhtmestik anNC mikrolüliti

Praktiline paigaldamine tagab, et teie NC-mikrolüliti töötab kavandatud viisil ja suudab saavutada optimaalse vastupidavuse. Siin on mõned praktilised soovitused:

1. Lüliti paigaldamine:Kasutage kaasasolevaid kinnitusavasid või klambreid, et kinnitada mikrolüliti oma asendisse. Tehke seda ettevaatlikult, et mitte avaldada survet, mis võib kahjustada selle korpust või mõjutada selle töövõimet.

2. Juhtmed:Ühisklemm peab olema ühendatud vooluahela sisendiga ja NC-klemm peab olema ühendatud väljundiga, mis tuleb katkestada. Enne toite sisselülitamist kontrollige, kas juhtmestik ja polaarsus on õiged.

3. Testimine:Paigaldamisel kontrollige lülitit kas multimeetriga või pannes seadme midagi tegema. Aktiveerige lüliti, et jälgida, kui ahel avaneb.

4. Hooldus:Kontrollige regulaarselt kulumise, mustuse või korrosiooni märke. Vajadusel puhastage kontaktid ja vahetage lülitid välja, et vältida valesignaale või katkestusi töös.

Nende sammude järgimine tagab teie süsteemi ohutuse ja optimaalse töö.

NC-mikrolülitite eelised ja piirangud

NC-mikrolülitid paistavad silma oma töökindluse ja kiire reageerimise poolest, kuid on kaalutlusi:

Eelised:

Snap-mehhanismi kiire reaktsioon suurendab oluliselt töökindlust ja hoiab ära valesignaalide esinemise. Selle kompaktne disain võimaldab kasutada kitsastes kohtades. NC-mikrolülititel on ka kõrge vastupidavus – neid testitakse tavaliselt miljonite tsüklite jooksul, seega sobivad need suurepäraselt rakenduste jaoks, mis nõuavad kõrgeid ohutusstandardeid ja hõlmavad korduvaid liigutusi.

Piirangud:

NC-mikrolülitid on tavaliselt vastupidavad, kuid neil võib elektriliste häirete tõttu tekkida kulumine või talitlushäire. Nende lülitite õige paigutus ja õige nurga all paigaldamine on tõhusaks kasutamiseks hädavajalik, kuna takistused võivad takistada nende tööd. Samuti vajavad need ebasoodsates tingimustes korralikku keskkonnakaitset, nii et mustus ja niiskus ei pääse nendesse.

Neid tegureid tasakaalustades saate NC-mikrolüliteid oma süsteemikujunduses sobivalt kasutada.

Populaarseimad NC mikrolülitite kaubamärgid ja kust osta

Kvaliteet mõjutab nii vastupidavust kui ka töökindlust. Mõned tuntud NC-mikrolülitite kaubamärgid on Omron, Honeywell, Cherry ja Schneider Electric. Iga kaubamärk toodab erinevaid mudeleid, mis sobivad erinevatele pingetele, täiturmehhanismide tüüpidele ja keskkonnakaitsetasemetele.

NC-mikrolüliteid saate hankida usaldusväärsete elektrooniliste tarnijate kaudu, nagu Mouser, Digi-Key ja RS Components või Amazon, kui plaanite kodupõhiseid isetegemisprojekte. Oma vajadustele vastavate mikrolülitite valimisel lugege kindlasti hoolikalt toote spetsifikatsioone ja ülevaateid.

Korduma kippuvad küsimused NC-mikrolülitite kohta

Mis vahe on NC ja NO lülitil?

Põhiline erinevus on vaikeasendis. NC-lüliti on tegelikult suletud asendis ja võimaldab seetõttu voolul iseseisvalt voolata, kui seda ei kasutata. Kuid lüliti vajutamine avab vooluringi ja peatab voolu. Teisest küljest on NO-lüliti alguses avatud. Kui lülitit vajutada, sulgeb see tegelikult vooluringi, võimaldades voolu läbida.

Kas üks mikrolüliti võib sisaldada nii NC kui NO klemmid?

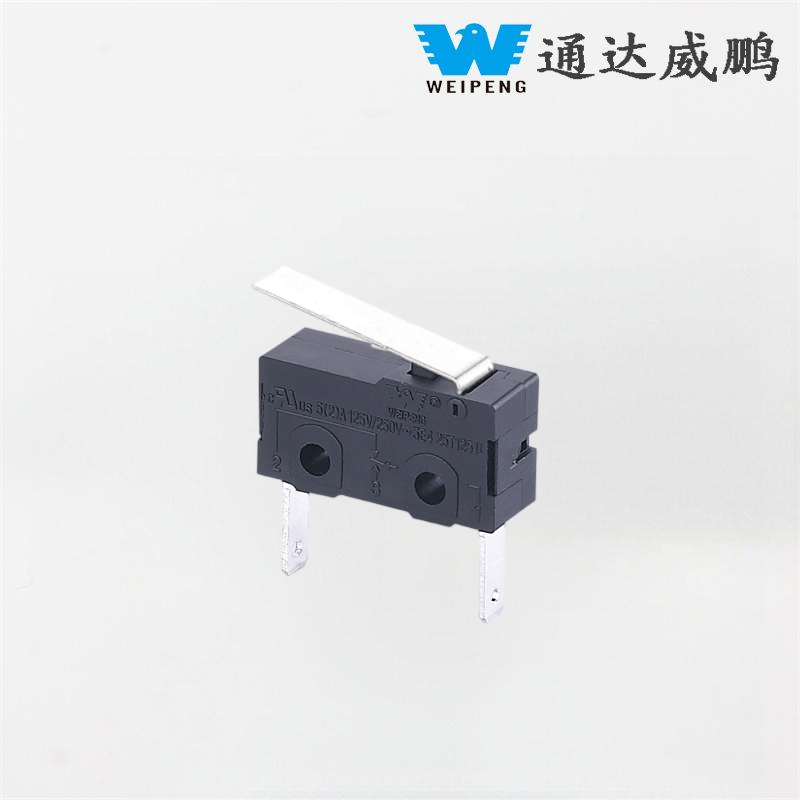

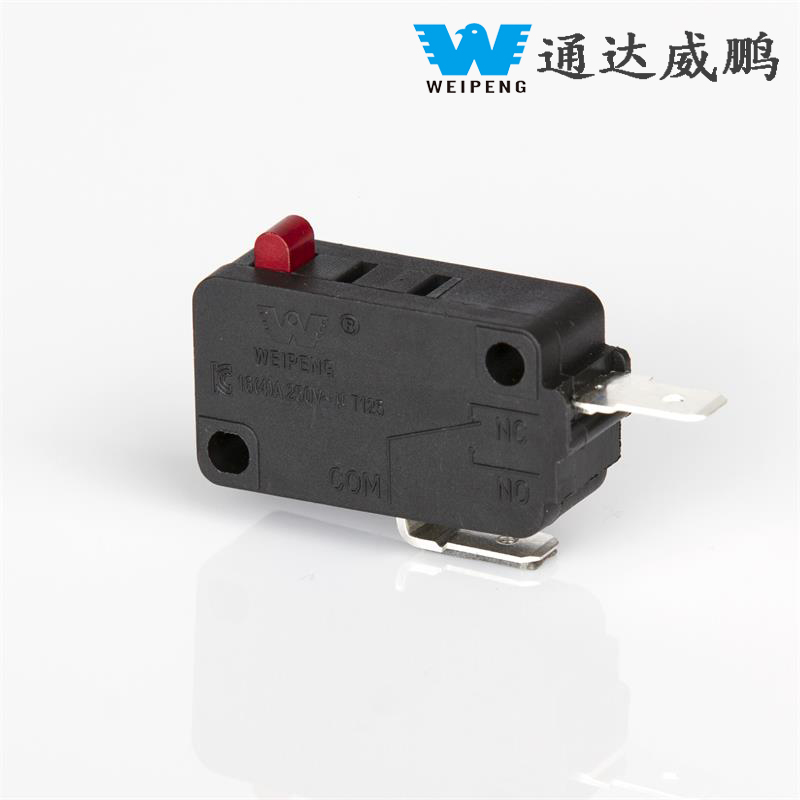

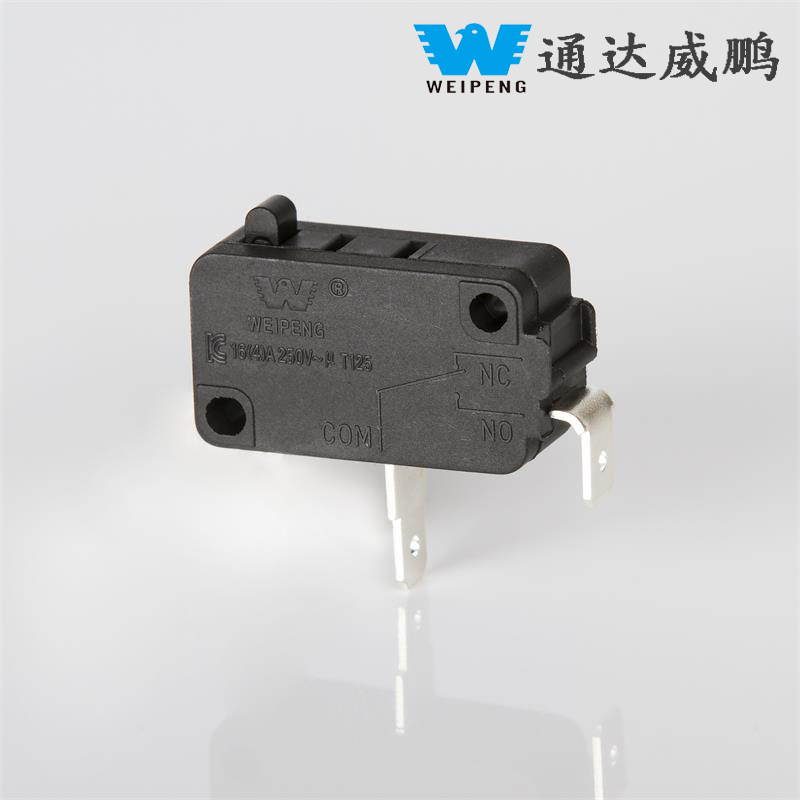

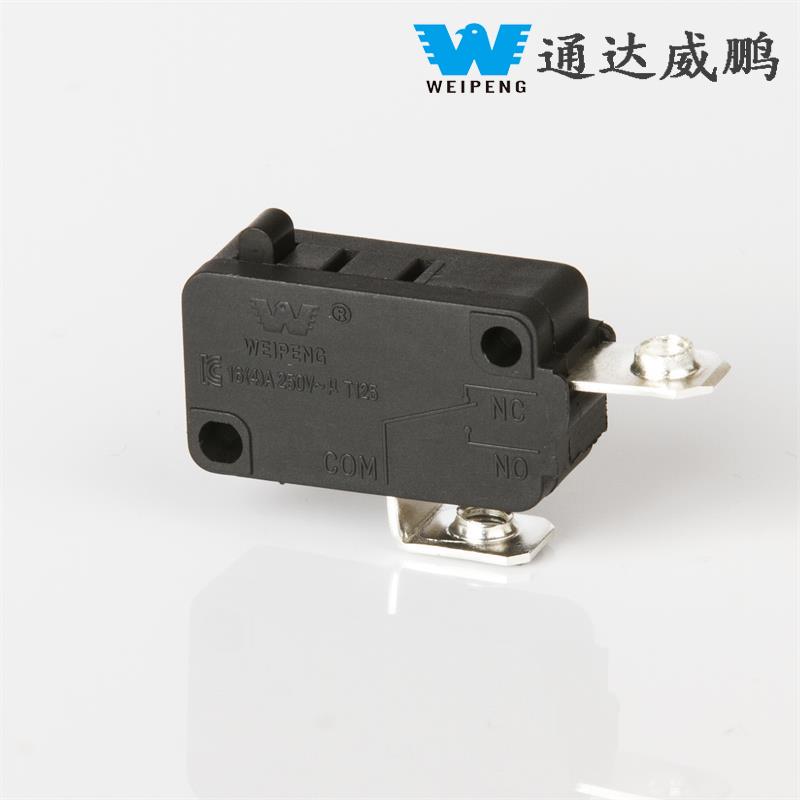

Mitmel mikrolülitil on 3 terminali, COM, NC ja NO. Funktsionaalsus võib põhineda juhtmestikul ja ahelas saab kasutada kas ühte funktsioonidest või mõlemat.

Kas NC mikrolülitid sobivad ohutusahelate jaoks?

Kindlasti. Tavaliselt suletakse need passiivsena, mis tähendab, et nende avamiseks tehtavad toimingud (nt ukse avamine või hädaabinupu vajutamine) põhjustavad vooluahela kiire katkemise.

Kui kaua NC mikrolülitid kestavad?

Õige kasutamise ja hoolikalt valitud NC-mikrolülitid võivad kesta miljoneid tsükleid. Õige hooldus ja keskkonnakaitse aitavad kaasa ka nende pikaealisusele.

Mis juhtub, kui ühendan vale terminali?

Vale juhtmestik (nt NO ühendamine NC asemel) põhjustab teie seadme talitlushäireid või muid kaitsemeetmeid. Kontrollige terminale alati eelnevalt.

Kas NC-mikrolüliteid on lihtne paigaldada?

Tõepoolest, paljud neist järgivad plug-and-play protsessi ning tehniliste juhtmete ühendamise oskusi on vaja minimaalselt. Kuna need on väikesed, saab neid õigete liitmikega hõlpsasti paigaldada.

Täpsemad rakendused ja integreerimisnõuanded

Kuna tehnoloogilised edusammud jätkuvad, on NC-mikrolüliteid hakatud kasutama keerukamates süsteemides. Tööstusautomaatikas täidavad nad järjestuse juhtimise ja tagasisideahelate osas olulisi ülesandeid. Samuti kasutatakse NC-mikrolüliteid sageli robootikas piirlülititena, et tuvastada asukohti ja vältida ülesõitu.

IoT ettevõtmiste puhul võimaldab NC-mikrolülitite ja mikrokontrollerite kombineerimine kaugjärelvalvet ja automaatseid märguandeid. Targa kodu süsteemides pakuvad NC-mikrolülitid abi turva- ja juurdepääsusüsteemi protsessi automatiseerimisel, saates koheselt hoiatusi juurdepääsu või hädaolukordade kohta.

Manussüsteemide projekteerimisel on soovitatav kasutada tagasilöögitehnikaid, et vältida lülitite vale aktiveerimist mehaaniliste häirete korral. Valige lülitid, mis on vastupidavamad korduvat kasutamist nõudvate rakenduste jaoks ja lülitid, mis töötavad kõrgel sagedusel.

NC mikrolülitiHooldus ja tõrkeotsing

Kui teil tekib rike või katkendlik töö, järgige neid tõrkeotsingu samme.

1. Kontrollige füüsilisi kahjustusi:Kontrollige pragude või täiturmehhanismi ebaühtlust. Vahetage kahjustatud lülitid kohe välja.

2. Puhastage kontaktid:Tolm või rooste kogunemine takistab voolu läbimist. Kasutage sobivaid kontaktpuhastusvahendeid ja kontrollige, kas ühendused on tihedad.

3. Katsetage lüliti funktsionaalsust:Kontrollige multimeetri abil järjepidevust ühise klemmi ja tavaliselt suletud klemmi vahel. Kui lüliti ei lülitu usaldusväärselt, vahetage see välja.

4. Hinnake vooluringi disaini:Peate tagama, et juhtmestik on tehtud vastavalt seadme andmelehtedele. Veenduge, et lüliti vastaks pinge spetsifikatsioonidele ja voolu nimiväärtustele.

Regulaarselt hooldades ja testides suurendate töökindlust ja väldite süsteemi seisakuid.

Mikrolülitid on lahutamatud elemendid tõhusate ja ohutute juhtimissüsteemide arendamiseks erinevates majandussektorites. Nende tavaline suletud töörežiim, paigaldamise mugavus ja mitmekülgsus annavad neile eelise sama klassi teist tüüpi lülitite ees, mistõttu peavad need kasulikuks kõik, kes tegelevad inseneri-, amatööri- ja tootekujundusega. Teadmine, kuidas NC-lüliteid valida, installida, hooldada ja tõrkeotsingut teha, aitab saavutada edu kõigis ettevõtmistes. Keeruliste tõrkeotsingu või paigaldusprotsesside korral tuleks tutvuda tootja andmelehtedega või pöörduda kogenumate spetsialistide poole.
