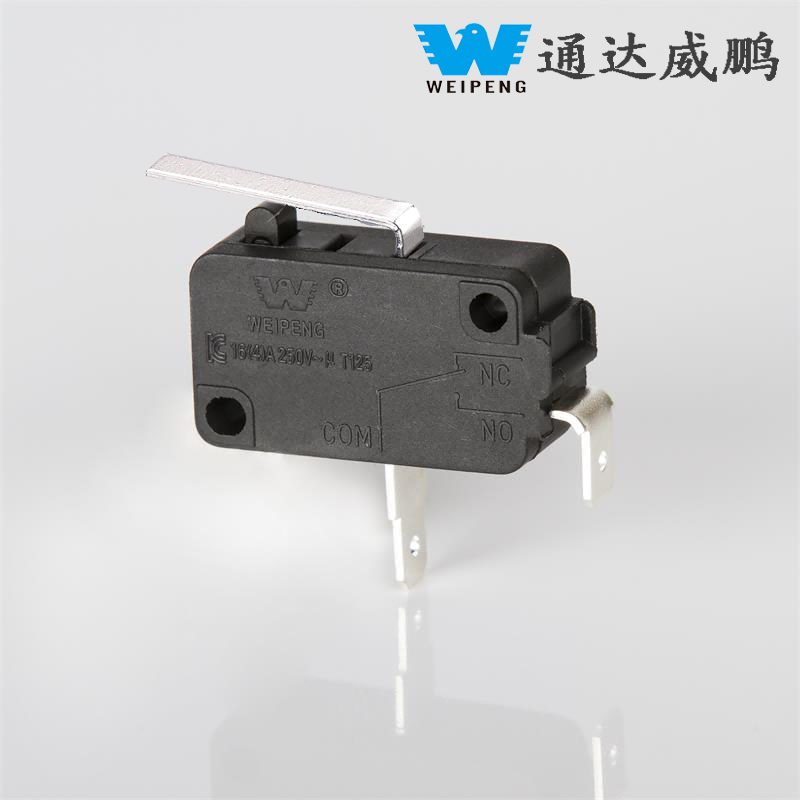

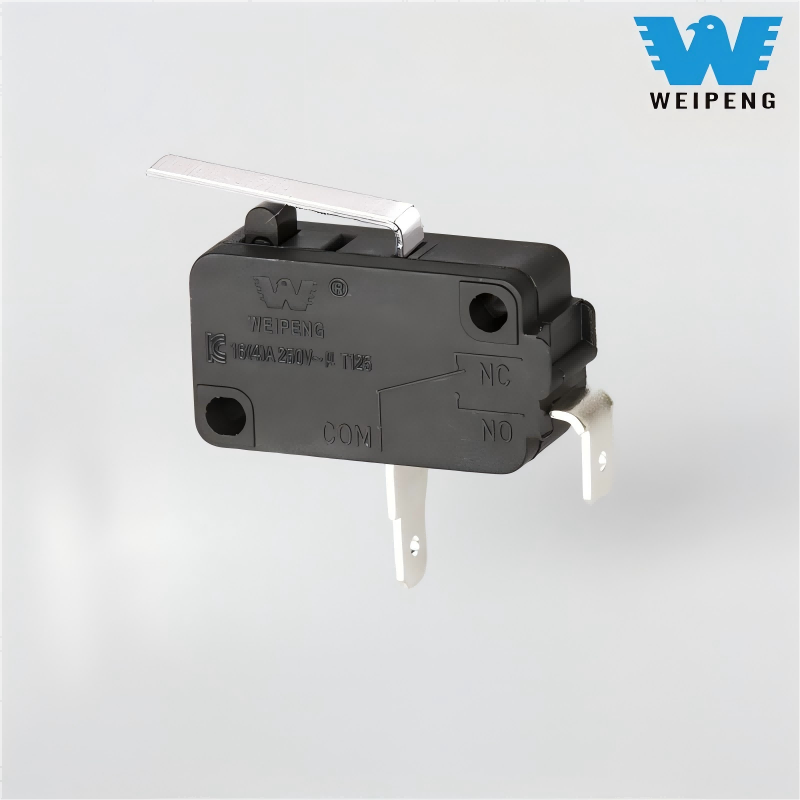

Hõbedane kontaktveeboileri piiraja suure vooluga mikrolüliti

Yueqing Tongda Wire Electric Factory mikrolülitite seeria etalonmudelina on hõbekontakti veesoojendi piiraja kõrge vooluga mikrolüliti põhieelisteks "kõrge tundlikkus, ülipikk eluiga ja mitme stsenaariumiga kohandatavus". Integreerides ettevõtte 35-aastase lülitite tootmise kogemuse, on see tänu oma minimaalsele kontaktivahele ja kiire toimimismehhanismile muutunud kodumasinate, autoelektroonika, tööstusautomaatika ja muude valdkondade võtmekomponentideks. Selle jõudlust ja usaldusväärsust on sertifitseerinud mitmed autoriteetsed organisatsioonid kogu maailmas, tagades selle peavoolu positsiooni nišiturul.

Mudel:HK-14-1X-16A-205

Saada päring

Tootekirjeldus

WEIPENG® on juhtivHõbedane kontaktveeboileri piiraja suure vooluga mikrolülititootjad, tarnijad ja eksportijad.

Mikrolüliti tutvustus

HK-14 seerias on põhikonstruktsioon, millel on hõbedasulamist kontaktid koos patenteeritud kiire toimemehhanismiga. Kontaktid on valmistatud AgSnO₂ hõbe-tinaoksiidi sulamist ja läbivad vaakumkatmise protsessi kontakttakistusega ≤50mΩ, tagades stabiilse vooluülekande ilma sumbumiseta ja ennetades tõhusalt signaali viivitusi või kontakti oksüdatsioonist tingitud halba kontakti. Päästiku reaktsiooniaeg on ≤5 ms ja töökäigu hälvet reguleeritakse ±0,05 mm piires, päästiku tundlikkus ületab palju tööstusstandardeid. Erinevate mehaaniliste päästikunõuete täitmiseks pakub seeria laia valikut täiturmehhanismide hoobade kombinatsioone, sealhulgas 8 tüüpi hoobasid: lühikesed, pikad hoovad, rull (saadaval nailonist või metallist), nupp, kahvel jne, mis sobivad täpselt erinevatele tingimustele, nagu pöörlevad mehhanismid, lineaarsed liikumisseadmed ja vajutusseadmed.

Tuginedes ettevõtte üle 30-aastasele vedrukontaktide projekteerimise kogemusele, kasutab HK-14 seeria suure vastupidavusega berüllium-vaskvedrukontakte, mida töödeldakse 12 täppisstantsimise ja kuumtöötlusetapi kaudu. Elastsuse vähenemise määr on ≤3% (tööstuse keskmine on 8%), saavutades erakordse jõudluse mehaanilise elueaga üle 1 miljoni tsükli ja elektrilise elueaga kuni 100 000 tsüklit. Põhinedes 60 kõrgsageduslikul toimingul päevas, võib see usaldusväärselt töötada rohkem kui 5 aastat. Südamiku korpus on valmistatud UL94 V-0 leegiaeglustavast PA66 tugevdatud insenerplastist, mis tagab löögikindluse, vananemiskindluse ja UV-kindluse. See talub äärmuslikke temperatuure vahemikus -25 ℃ kuni 125 ℃ ning on läbinud 1000 tundi kõrge ja madala temperatuuriga tsüklitesti ilma jõudluse halvenemiseta. Elektriline töösagedus võib ulatuda 15 korda minutis ja mehaaniline töösagedus võib ulatuda 60 korda minutis, mistõttu see sobib suurepäraselt pideva töö stsenaariumide jaoks, nagu tööstusautomaatika tootmisliinid ja kõrgsageduslikud kodumasinad.

Rakenduse stsenaariumid

Kodumasinad: mikrolaineahju ukse juhtimine, pesumasina programmi juhtimine, konditsioneeri ventilaatori kiiruse reguleerimine, seadmete ohutu töö tagamine

Tööstuslik automatiseerimine: tootmisliini positsioneerimine, roboti piiride juhtimine, konveieri käivitamise ja peatamise juhtimine, tootmise efektiivsuse parandamine 35%

Autoelektroonika: auto akende tõstmine, istme reguleerimine, pagasiruumi tuvastamine, sobib karmidesse sõidukisisestesse keskkondadesse

Meditsiiniseadmed: kirurgiliste seadmete juhtimine, tuvastusinstrumendi signaali käivitamine, meditsiiniliste ohutusstandardite täitmine

Sõjatööstus: relvaseadmete juhtimine, sideseadmete vahetamine, kohanemine ekstreemsete töötingimuste ja kõrgete töökindlusnõuetega

Valikusoovitused

Valige spetsifikatsioonid seadmete nimivoolu ja koormuse tüübi põhjal.

Määrake täiturmehhanismi varda tüüp vastavalt paigaldusruumile ja käivitusmeetodile.

Kaitseastme valimisel arvestage keskkonnateguritega, nagu temperatuur ja niiskus.

Eritööstused (meditsiin, sõjavägi) nõuavad vastavate sertifikaatidega mudeleid.

Mikrolüliti parameeter (spetsifikatsioon)

Lüliti tehnilised omadused:
ITEM	Tehniline parameeter		Väärtus
1	Elektriline reiting		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontakti takistus		≤30mΩ Algväärtus
3	Isolatsioonitakistus		≥100MΩ (500VDC)
4	Dielektriline Pinge	vahel ühendamata terminalid	1000V/0,5mA/60S
		Terminalide vahel ja metallraam	3000V/0,5mA/60S
5	Elektriline eluiga		≥50 000 tsüklit
6	Mehaaniline eluiga		≥1000000 tsüklit
7	Töötemperatuur		-25-125 ℃
8	Töösagedus		elektriline: 15 tsüklit Mehaaniline: 60 tsüklit
9	Vibratsioonikindel		Vibratsiooni sagedus: 10 ~ 55 HZ; Amplituud: 1,5 mm; Kolm suunda: 1H
10	Jootmisvõime: Rohkem kui 80% sukeldatud osast tuleb katta joodisega		Jootetemperatuur: 235±5 ℃ Sukeldumisaeg: 2-3S
11	Joote kuumakindlus		Sukeljootmine: 260±5℃ 5±1S Käsitsi jootmine: 300±5℃ 2~3S
12	Ohutuskinnitused		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testimistingimused		Ümbritsev temperatuur: 20±5 ℃ Suhteline õhuniiskus: 65±5%RH Õhurõhk: 86 ~ 106 KPa

Mikrolüliti funktsioon ja rakendus

1. Sate, usaldusväärne põhilüliti
2. Kena välimus, tihe konfiguratsioon. Iseloomulik: väike kontaktivabadus, kiire tegevus, kõrge tundlikkus ja väike 3. tööreis.
4. Long lite, kõrge töökindlus
5. Mitmesugused kontaktklemmid
6.A varnety temperatuuri kraadi
7. Mitmesugused hoovad
8.Kasutage kõige kõvenev plastik või temoplast
9. Laialdaselt kasutatav koduses apliane elecroninc seadmetes, automaatsetes masinates kasutatavates elektroonilistes seadmetes, aparaatides ja 10. seadmetes, elektrilistes liikumistööriistades jne.

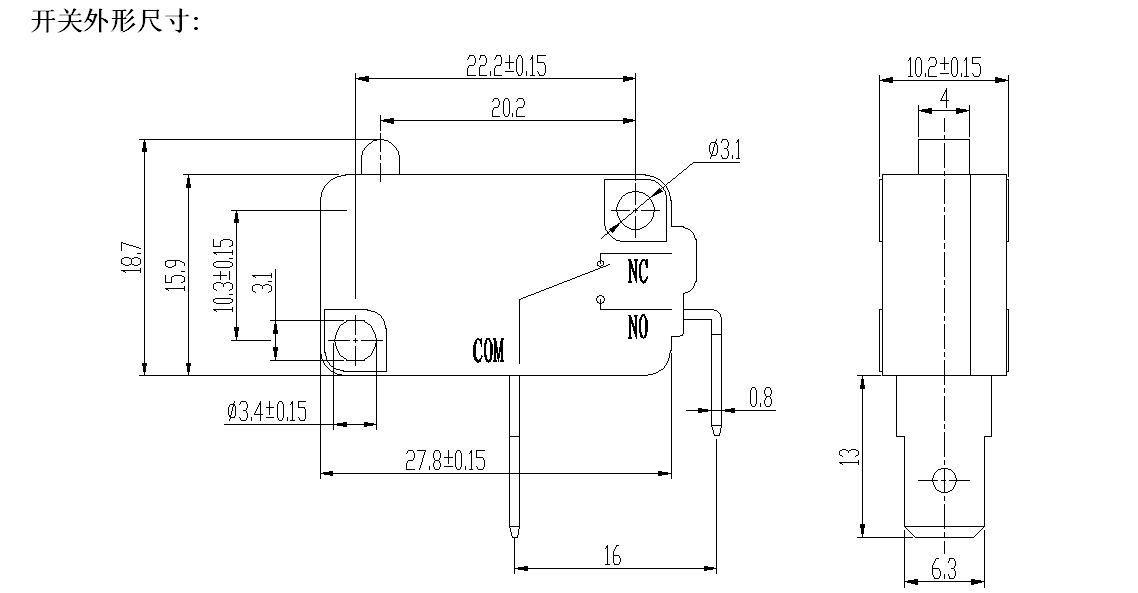

Mikrolüliti üksikasjad
