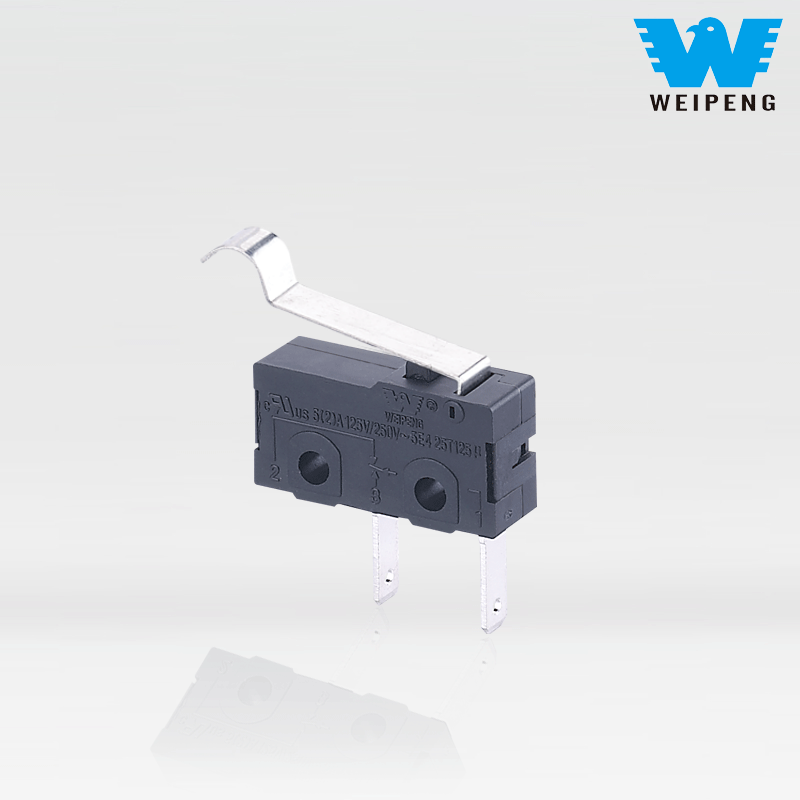

Väike tolmukindel kahe kontaktiga mikrolüliti kangiga

Väike tolmukindel kahe kontaktiga mikrolüliti kangiga kui Tongda WEIPENGi esindustoode, mis hõlmab põhistandardi ja kohandamise integreerimist. Tootja ja hulgimüüjana on meie enda tehases toodetud vastupidava nutika seadme lähtestuslüliti põhiprintsiibiks "stabiilsus, töökindlus ja stsenaariumide ühilduvus". Hinnang: 5A 250VAC Temperatuurivahemik: -40°C~+125°C IP-kood: IP40 Mõõdud: 19,8*10,6*6,4mm Heakskiit: UL, ENEC, CSA, CE, VDE

Mudel:HK-04G-LD-003

Saada päring

Tootekirjeldus

WEIPENG® on juhtivVäike tolmukindel kahe kontaktiga mikrolüliti kangiga tootjad, tarnijad ja eksportijad.

MikrolülitiSissejuhatus

Tööpõhimõte ja struktuuriomadused

HK-04G-L kasutab klõpsatusega mehhanismi, mille sisemise struktuurina on täppisvedruplaat.

Peamised eelised:Isegi kui lüliti täiturmehhanismi hoovale rakendatakse aeglaselt välist jõudu, hakkab sisemine vedruplaat käigu teatud kriitilises punktis ootamatult ümber pöörama, pannes kontakte väga suurel kiirusel looma või purunema. See mehhanism vähendab oluliselt kaare moodustumise aega, kaitseb tõhusalt kontakte ning tagab lüliti pika tööea ja kõrge töökindluse.

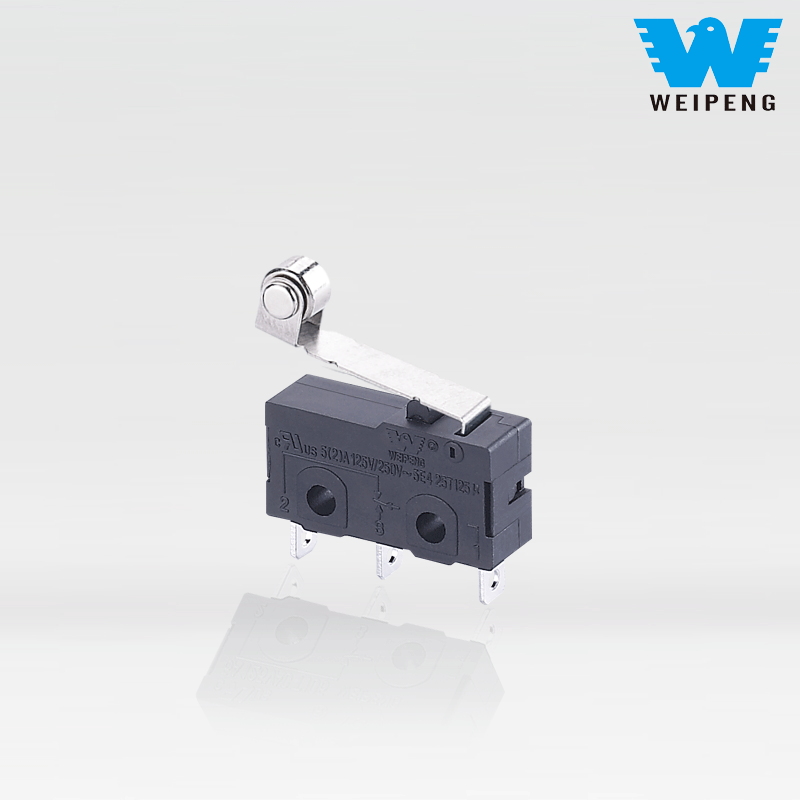

Täiturmehhanismi tüüp: HK-04G-L seeria pakub erinevaid täiturmehhanisme, millest levinuim on rullhoova tüüp (näiteks HK-04G-LZ), mis sobib liikuvate osade tuvastamiseks ja hõõrdumise tõhusaks vähendamiseks.

Klemmide tüüp: Jooteklemmid on jootmiseks ja PCB klemmid otse PCB-plaatidesse sisestamiseks, mida saab valida vastavalt oma montaažiprotsessile.

Töökeskkond: vältige lüliti käitamisosa õli kandmist, kuna see võib tolmu ligi tõmmata ja põhjustada halva kontakti. Tugeva tolmu või niiskusega keskkondades valige kõrgema kaitseastmega (nt IP67) suletud lüliti.

Paigaldamine: Paigaldage lüliti tasasele pinnale ja kasutage selle ühtlaseks kinnitamiseks seibe, vältides korpuse deformatsiooni, mis võib mõjutada sisemist töötäpsust.

MikrolülitiRakendus

Tänu oma kompaktsele suurusele ja täpsetele juhtimisvõimalustele kasutatakse HK-04G-L laialdaselt erinevates valdkondades:

Kodumasinad: kasutatakse uste blokeerimise tuvastamiseks mikrolaineahjudes, kaane sulgemise tuvastamiseks riisipliitides, tasside paigaldamise tuvastamiseks segistites jne, tagades seadmete õiges olekus.

Kontori- ja sideseadmed: kasutatakse printerites ja koopiamasinates paberi asukoha, paberiummistuse või kaane oleku tuvastamiseks; funktsionaalne ümberlülitamine sideseadmetes.

Autoelektroonika: kasutatakse autoukse oleku, piduritulede lülitite, istmeasendi piirlülitite jne tuvastamiseks.

Tööstuslik ja meditsiiniline: kasutatakse automaatsete seadmete reisipiirangu tuvastamiseks, täppisinstrumentide asukoha tagasiside andmiseks, meditsiiniseadmete oleku jälgimiseks jne.

Mikrolüliti Spetsifikatsioon

Lüliti tehnilised omadused:
ITEM	Tehniline parameeter		Väärtus
1	Elektriline reiting		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontakti takistus		≤50mΩ Algväärtus
3	Isolatsioonitakistus		≥100MΩ (500VDC)
4	Dielektriline Pinge	vahel ühendamata terminalid	500V/0,5mA/60S
		Terminalide vahel ja metallraam	1500V/0,5mA/60S
5	Elektriline eluiga		≥10 000 tsüklit
6	Mehaaniline eluiga		≥100 000 tsüklit
7	Töötemperatuur		-25-125 ℃
8	Töösagedus		Elektriline: 15 tsüklit Mehaaniline: 60 tsüklit
9	Vibratsioonikindel		Vibratsiooni sagedus: 10 ~ 55 HZ; Amplituud: 1,5 mm; Kolm suunda: 1H
10	Jootmisvõime: Rohkem kui 80% sukeldatud osast tuleb katta joodisega		Jootetemperatuur: 235±5 ℃ Sukeldumisaeg: 2-3S
11	Joote kuumakindlus		Sukeljootmine: 260±5℃ 5±1S Käsitsi jootmine: 300±5℃ 2~3S
12	Ohutuskinnitused		UL, CSA, VDE, ENEC, CE
13	Testimistingimused		Ümbritsev temperatuur: 20±5 ℃ Suhteline õhuniiskus: 65±5%RH Õhurõhk: 86 ~ 106 KPa
