Kolmeharuline jooteklemmiga mikrolüliti kodumasinatele

Yueqing Tongda Wire Electric Factory mikrolülitite seeria etalonmudelina on kodumasinate kolmeharulise jooteterminali mikrolüliti põhieelisteks "kõrge tundlikkus, ülipikk eluiga ja mitme stsenaariumiga kohandatavus". Integreerides ettevõtte 35-aastase lülitite tootmise kogemuse, on see tänu oma minimaalsele kontaktivahele ja kiire toimimismehhanismile muutunud kodumasinate, autoelektroonika, tööstusautomaatika ja muude valdkondade võtmekomponentideks. Selle jõudlust ja usaldusväärsust on sertifitseerinud mitmed autoriteetsed organisatsioonid kogu maailmas, tagades selle peavoolu positsiooni nišiturul.

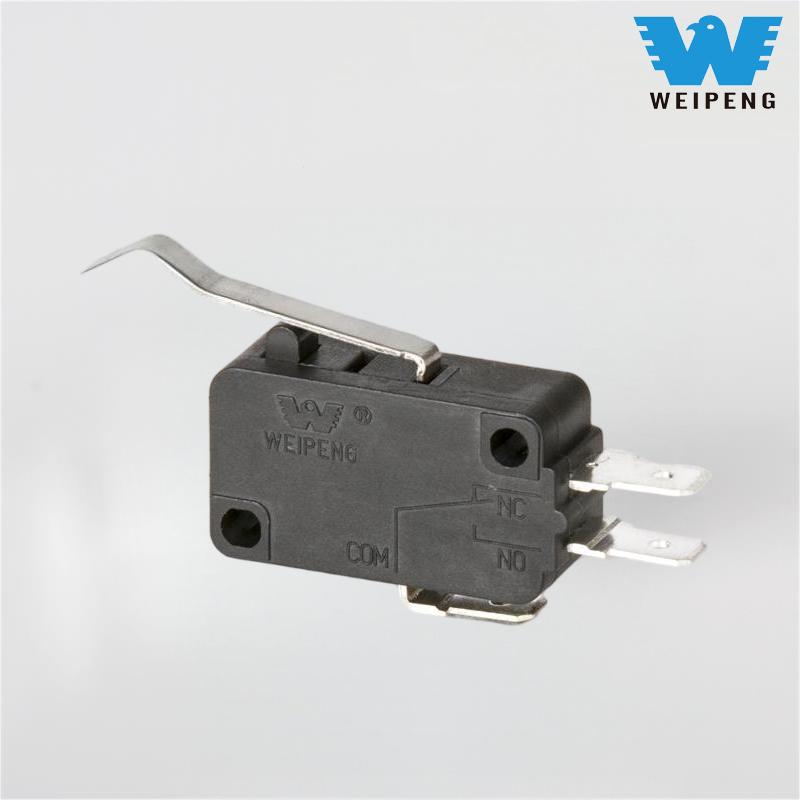

Mudel:HK-14-10A-306

Saada päring

Tootekirjeldus

WEIPENG® on juhtivKolmeharuline jooteklemmiga mikrolüliti kodumasinatele tootjad, tarnijad ja eksportijad.

Mikrolüliti tutvustus

HK-14 seeria pakub väga paindlikke kohandamisvõimalusi, et vastata erinevatele rakendusnõuetele. Tööjõudu saab kohandada (alla 5,0 N kangivabas olekus, standardne 30±15 gf), töökäigu vahemikuga 0,6–1,5 mm, mis sobib erinevate käivitusjõu ja nihke stsenaariumide jaoks. Kangi stiilid on kohandatavad, sealhulgas sirged, painutatud ja rullhoovad, mis sobivad erinevate mehaaniliste ülekandestruktuuridega. Kontaktvormid hõlmavad kõiki SPDT (1NO 1NC), NO ja NC valikuid.

Tüüpilised rakendusstsenaariumid

Tänu oma suurele kohanemisvõimele kasutatakse HK-14 seeriat laialdaselt põhiseadmetes mitmes valdkonnas:

Kodumasinad: mikrolaineahju ukse juhtimine, pesumasina programmi juhtimine, ahju temperatuuri päästik, veeautomaati lüliti;

Tööstusautomaatika: sõidupiirang, konveieri positsioneerimine, väikeste masinate hädaseiskamisseade, katseseadmete signaalipäästik;

Autode elektroonika: autoukse lukustuse tuvastamine, istme reguleerimise piirang, pagasiruumi lüliti, elektriliste akende juhtimine;

Elektrilised tööriistad: elektritrell, nurklihvija käivitus-/seiskamislüliti, tööriista ülekoormuskaitse päästik;

Instrumendid ja seadmed: Meditsiiniseadmete nupud, mõõteriistade käigulülitid, sideseadmete signaalide ümberlülitus.

Mikrolüliti parameeter (spetsifikatsioon)

Lüliti tehnilised omadused:
ITEM	Tehniline parameeter		Väärtus
1	Elektriline reiting		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontakti takistus		≤30mΩ Algväärtus
3	Isolatsioonitakistus		≥100MΩ (500VDC)
4	Dielektriline Pinge	vahel ühendamata terminalid	1000V/0,5mA/60S
		Terminalide vahel ja metallraam	3000V/0,5mA/60S
5	Elektriline eluiga		≥50 000 tsüklit
6	Mehaaniline eluiga		≥1000000 tsüklit
7	Töötemperatuur		-25-125 ℃
8	Töösagedus		elektriline: 15 tsüklit Mehaaniline: 60 tsüklit
9	Vibratsioonikindel		Vibratsiooni sagedus: 10 ~ 55 HZ; Amplituud: 1,5 mm; Kolm suunda: 1H
10	Jootmisvõime: Rohkem kui 80% sukeldatud osast tuleb katta joodisega		Jootetemperatuur: 235±5 ℃ Sukeldumisaeg: 2-3S
11	Joote kuumakindlus		Sukeljootmine: 260±5℃ 5±1S Käsitsi jootmine: 300±5℃ 2~3S
12	Ohutuskinnitused		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testimistingimused		Ümbritsev temperatuur: 20±5 ℃ Suhteline õhuniiskus: 65±5%RH Õhurõhk: 86 ~ 106 KPa

Mikrolüliti funktsioon ja rakendus

1. Sate, usaldusväärne põhilüliti
2. Kena välimus, tihe konfiguratsioon. Iseloomulik: väike kontaktivabadus, kiire tegevus, kõrge tundlikkus ja väike 3. tööreis.
4. Long lite, kõrge töökindlus
5. Mitmesugused kontaktklemmid
6. Temperatuuri astme varieeruvus
7. Mitmesugused hoovad
8.Kasutage kõige kõvenev plastik või temoplast
9. Laialdaselt kasutatav koduses apliane elecroninc seadmetes, automaatsetes masinates kasutatavates elektroonilistes seadmetes, aparaatides ja 10. seadmetes, elektrilistes liikumistööriistades jne.

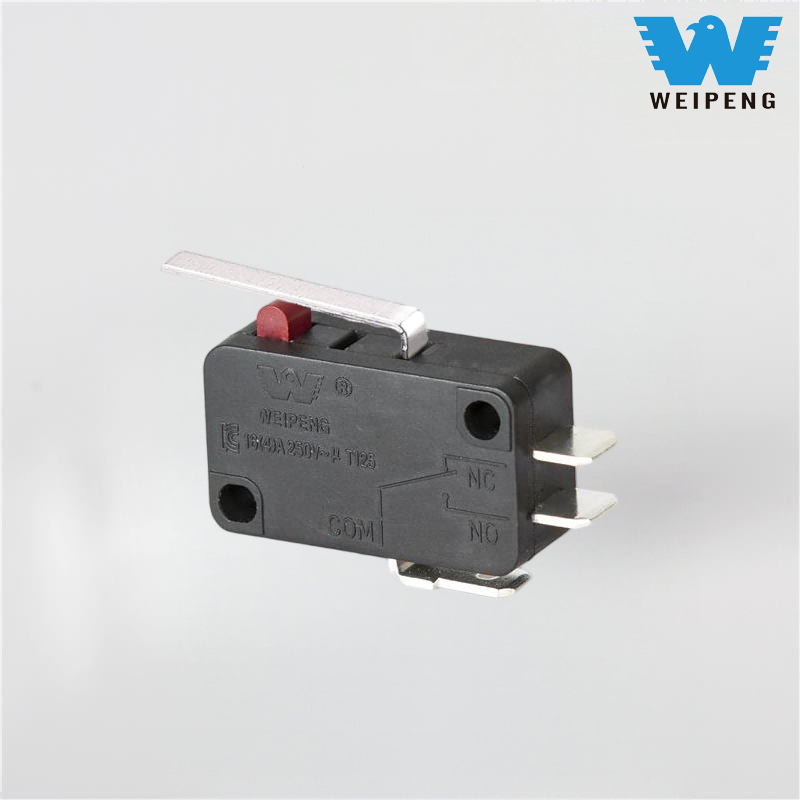

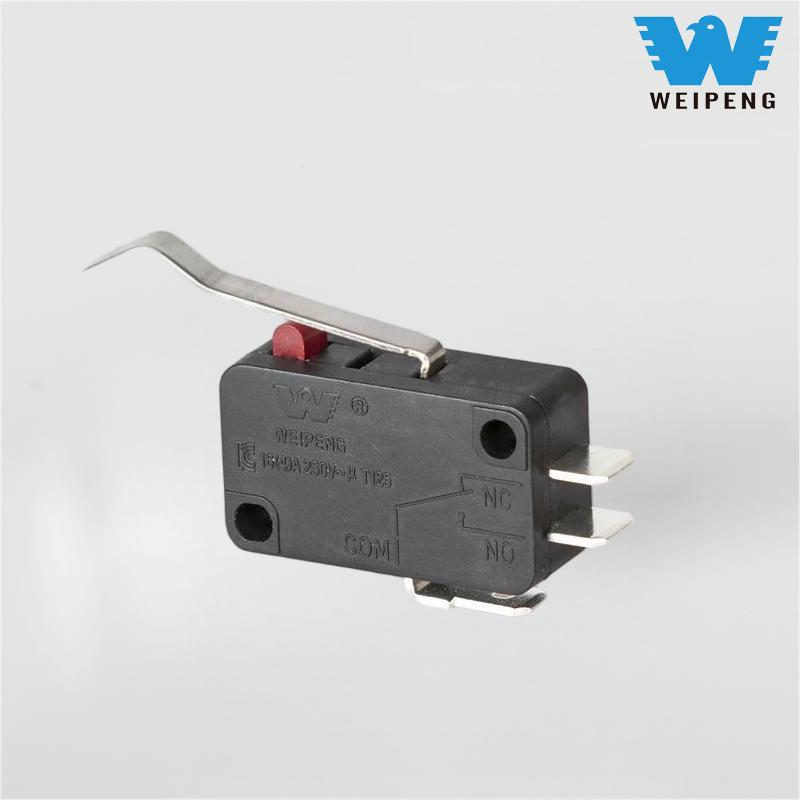

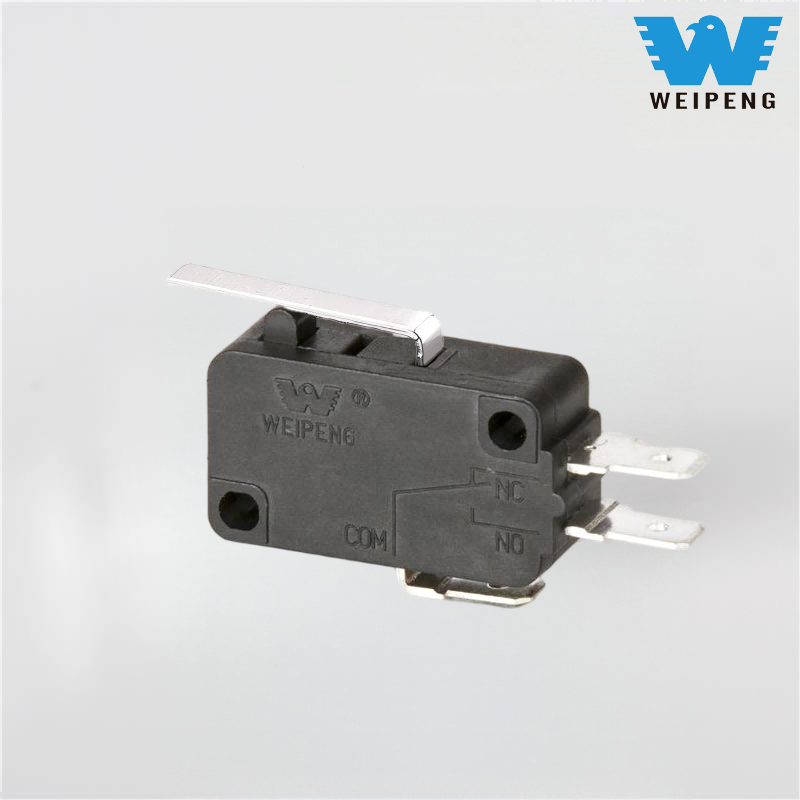

Mikrolüliti üksikasjad
