Valgustatud klahvlüliti: tüübid, juhtmestik ja ostujuhend

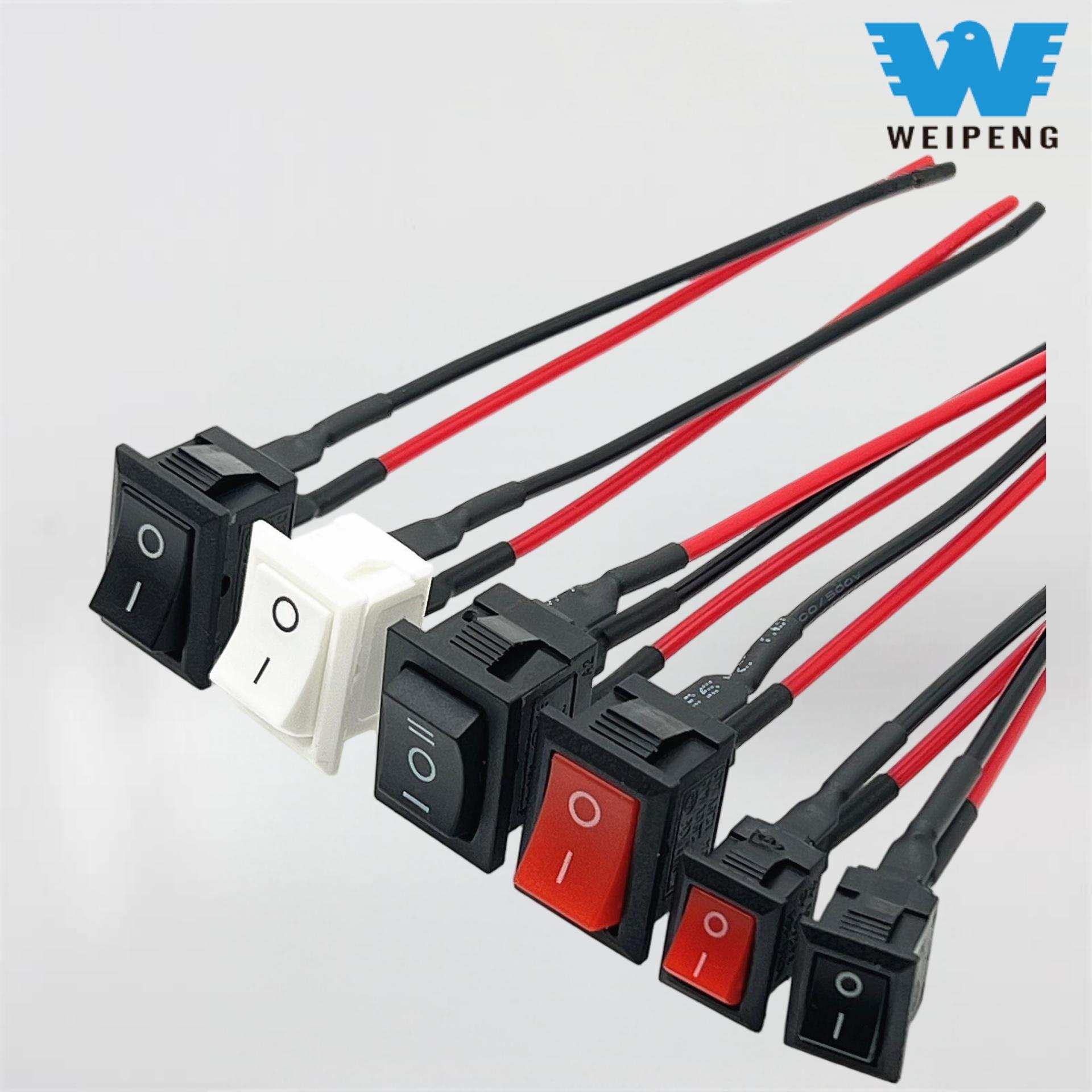

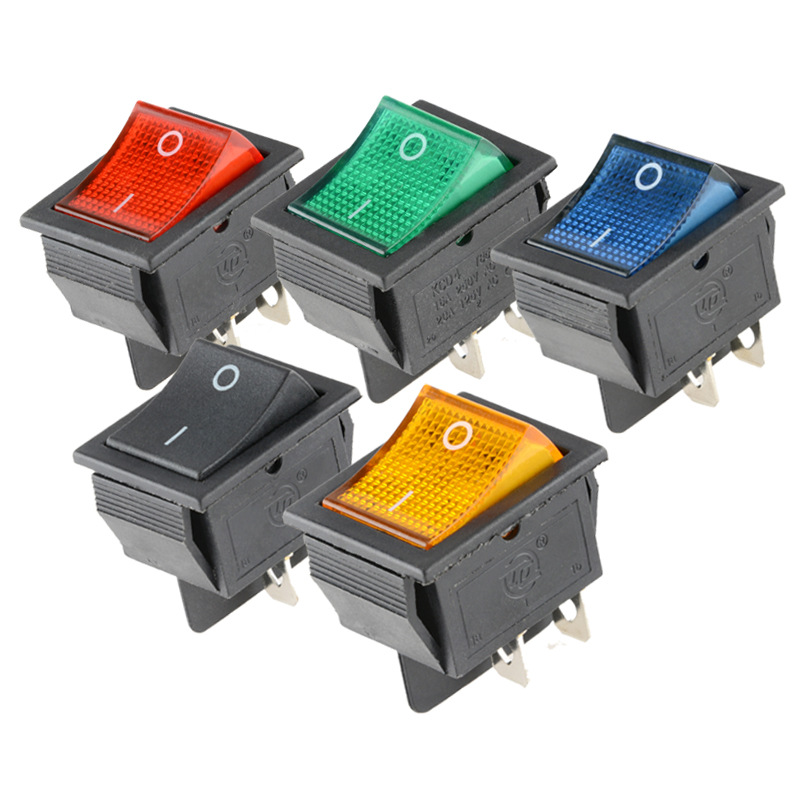

Valgustatud klahvlüliti toimib teatud tüüpi sisse/välja lülitina, mis on ühendatud LED- või neoonvalgustusega, mis näitab, kas lüliti on sisse/sees asendis või mitte lihtsalt. Tänu oma indikaatorile on klahvlüliti selgelt nähtav ka pimedas või segaduses juhtpaneelides. Valgustatud klahvlülitid on leidnud kasutust paljudes rakendustes autodes, paatides, haagismajades, jalgratastes, kodumasinates, tööstusmasinates, elektrilistes juhtimissüsteemides jne.

Valgustatud klahvlüliteid on võimalik kasutada nii madalpingeahelates kui ka kõrgepingesektorites. Võib kohata 12 V lüliteid, mida kasutatakse autotööstuses, samuti 120 V vahelduvvoolu lüliteid kodudes ja tööstuses kasutamiseks. Sobiva tüübi valimisel tuleb kindlaks määrata süsteemi pinge, nimivool, koormuse tüüp, klemmide paigutus, lüliti suurus ja paigaldusala.

Mis on aValgustatud klahvlüliti?

Klahvlüliti on valmistatud akiikmehhanism, mis võib aktiveerida elektriahela. Klahvlüliti lükatakse sisselülitatud asendisse ja toiteallikas ühendub toiteallikaga. Lisaks on lülitil sisseehitatud LED või neoon, mis näitab toite sisselülitamist.

Lüliti võib sõltuvalt seadme konstruktsioonist ja seadistusest näidata, kas see saab toidet, on sisse lülitatud või töötab mõni muu vooluahel. Sõltuvalt tüübist on lüliti ühendamiseks mitu erinevat viisi. Enne paigaldamise alustamist tutvuge siiski kindlasti tootja juhtmestiku juhiste ja markeritega.

Levinud valgustusega klahvlülitite tüübid

Kahe terminaliga klahvlülitid

Kahe klemmiga lüliti on loodud töötama lihtsas sisse- ja väljalülitusrežiimis. Üldiselt ühendub seda tüüpi lülitusseade nii koormus- kui ka elektritoiteahelaga ning võib pinge all valgustada LED-i. Mõnda LED-tüüpi mõjutab polaarsus, seega tuleb ühendused teha allpool kirjeldatud viisil.

Kolme terminaliga klahvlülitid

Kolme klemmi konstruktsioone iseloomustab elektrienergia sisend, lülitatavad signaalid ja maandusühendus. Maandusühenduse jaoks eraldi terminali olemasolu tõttu saab vaadeldav indikaator probleemideta töötada. Seda tüüpi disaini kasutatakse sageli autodes ja paatides.

Nelja- ja viieklemmilised klahvlülitid

4 ja 5 klemmi lülitid võivad pakkuda sõltumatut valgustust, kahepooluselist lülitust või mitut väljundit. Need sobivad keerukamate juhtpeade jaoks, kuigi õige juhtmestik sõltub vooluringi sisemisest konfiguratsioonist. Seetõttu tuleks standardsete klemmikohtade kaudu juhtmestiku lihtsustamise asemel järgida antud skeemi.

SPST, SPDT ja DPDT konfiguratsioonid

SPST-lüliti suudab lõpetada ainult ühe ahela ja lülitada selle sisse-välja lülitamiseks. SPDT lülitid lülitavad sisse ühe sisendi ja töötavad kahel väljundil. DPDT lülitid töötavad kahel ahelal ja on võimelised valima sisendeid või polaarsust ümber pöörama. SPST-lüliti on kõige levinum lüliti, mida kasutatakse tüüpilistes rakendustes, näiteks lambi sisselülitamiseks.

Mis on aValgustatud klahvlüliti12V kasutatakse?

12-voldine valgustusega klahvlüliti on mõeldud kasutamiseks 12-voldise alalisvoolutoitega elektriahelates. Tüüpilised rakendused hõlmavad järgmist:

• Autode ja mootorrataste valgustus
• LED-valgustid ja töötuled
• Jahutusventilaatorid ja veepumbad
• Paadi ja haagissuvila tarvikud
• Armatuurlaua ja juhtpaneeli varustus
• Akutoitega elektrisüsteemid

12V standard ei sätesta lüliti ülemist voolupiiri. Näiteks võib väita, et lüliti võib töötada 12V toitel vooluga 20A. Kuid käivitamise ajal võivad teatud masinad, näiteks mootorid ja pumbad, võtta rohkem voolu. Selleks tuleb suure voolu või induktiivkoormuse juhtimiseks kasutada korralikke releed.

Kuidas valida õige valgustusega klahvlüliti

Kontrollige pinge ja voolu nimiväärtust

Valige lüliti, mis töötab korralikult vooluahela pinge ja vooluga. Näiteks ei tohi 120 V või 230 V vahelduvvoolu pingega ahelas kasutada lülitit, mille nimipinge on 12 V alalisvoolu. Lisaks tavapärasele töövoolule tuleb arvestada ka koormuse käivitus- või sisselülitusvooluga.

Mõelge koormuse tüübile

Elektrimootorid, pumbad, kütteseadmed, lambipirnid ja LED-draiverid avaldavad lülititele erinevat koormust. Nimetused, mis arvestavad ainult takistuslikke koormusi, ei pruugi kehtida induktiivkoormustele, nagu elektrimootorid. Lülitite valik tuleb teha vastavalt koormustele, mida nad peavad taluma.

Kinnitage paigaldusmõõtmed

Enne tellimist kontrollige kindlasti paneeli väljalõike mõõtu, samuti paneeli paksust, hoidiku asendit ja paneeli tagant jäävaid kaugusi. Lüliti võib sattuda ees olevasse väljalõikesse, kuid võib siiski põrkuda teiste osade ja juhtmestikuga.

Vaadake üle indikaatori spetsifikatsioonid

LED-indikaatorite voolutarve on väga madal, seetõttu kasutatakse neid tavaliselt 12 V süsteemides. Veenduge, et LED-l oleks sisemine takisti, ja kontrollige, kas sellel on polaarsus. Erineva pingega lüliti kasutamine võib põhjustada indikaatori vale orientatsiooni.

Kaaluge keskkonnakaitset

Peaksime valima lülitid, mis taluvad niiskust ja takistavad roostetamist, kui neid kavatsetakse kasutada väljas, siseruumides, merekeskkonnas või tolmu- ja vibratsioonikeskkonnas.

Kuidas ühendada valgustusega klahvlüliti?

Valgustatud klahvlüliti ühendamine hõlmab konkreetse lüliti spetsifikatsioonide tuvastamist, sealhulgas selle klemmide arvu ja paigutust. Enne töö alustamist katkestage alati toide ja tuvastage kõik klemmid täpselt. Toitevõrku tohivad ühendada ainult kvalifitseeritud tehnikud.

Tüüpiline kolmeklemmiline 12V juhtmestik

Kaitsega positiivne toide -> Toide või sisendklemm
Lülitatud väljund -> koormuse positiivne klemm
Süsteem negatiivne -> maandusklemm ja koormus negatiivne

Elekter peab koormusel olema saadaval kohe pärast lüliti sisselülitamist, mis näitab, et näidik on sisse lülitatud. Kaitsmelüli peab olema paigaldatud otse toiteallika, st aku kõrvale. Kaitsme väärtus peab vastama ka juhtme tüübile ja vooluringi spetsifikatsioonile.

Tüüpiline kahe terminaliga juhtmestik

Positiivne toide -> lüliti klemm 1
Lüliti klemm 2 -> Positiivne koormus
Laadi negatiivne -> Süsteemi negatiivne

Kui lülitil on polaarsustundlik LED, on oluline positiivsed ja negatiivsed juhtmed õigesti ühendada. Juhtmete ümberpööramise korral LED-tuli ei lülitu sisse, hoolimata asjaolust, et lüliti töötab korralikult.

Juhtmed ja ohutuskaalutlused

Kasutage sobiva voolutugevusega traati ja kasutage isoleeritud klemme ja termokahanevaid torusid, et tagada kõigi ühenduste ohutus. Ärge suunake juhtmeid teravate nurkade, kõrge soojusallikate või piirkondade lähedale, mis võivad põhjustada liikumist. Sõidukite puhul kontrollige, et juhtmestik ei oleks samuti kokku puutunud vibratsiooni ja hõõrdumisega. Merejuhtmestiku puhul veenduge, et kasutatavad pistikud ja juhtmed oleksid korrosioonivabad.

Valgustatud sisselülitatud klahv ei asenda kaitselülitit, õiget maandust ega kaitsmeid. Kui lüliti muutub liiga kuumaks, sulab, muudab värvi, tekitab sädemeid või eritab põlemislõhna, tuleb see välja lülitada, kuna see võib viidata elektririkkele, nagu liigne vool, lahtine ühendus, vigased kontaktid või koormuse käsitsemiseks liiga õhukesed juhtmed.

LevinudValgustatud klahvlülitiProbleemid

Indikaator ei sütti

Mõned levinumad põhjused on polaarsuse ümberpööramine, maandusühenduse puudumine, viga klemmide tuvastamisel või erineva pinge jaoks mõeldud indikaatori kasutamine. Võrrelge paigaldustööd õigesti tootja juhtmestiku skeemiga ja veenduge, et pinge on õigetes klemmides.

Koormus töötab, kuid indikaator mitte

Isegi kui lüliti kontaktid on hästi juhitud, on sama oluline kontrollida, kas seadmel on eraldi maandus või toiteallikas. Samuti kontrollige, kas seadmel on valgusallikas, mis töötab teistest eraldi.

Näidik jääb põlema, kui lüliti on välja lülitatud

Mõned lülitimudelid töötavad nii, et need süttivad alati, kui nende sisendis on toide. See käitumine võib selle konkreetse seadme puhul olla normaalne. Enne lüliti vahetamist kontrollige kindlasti lüliti indikaatori vooluringi.

Indikaator vilgub või lüliti muutub kuumaks

Sellised probleemid nagu lahtised ühendused, pingelangus, suur vooluvool või sobimatud koormused võivad põhjustada virvendust ja ülekuumenemist. Seda tuleks uurida, lahutades vooluringi ja uurides lüliti nimiväärtust, juhtme suurust ning seadme ühendamist ja laadimist. Vajadusel võib mootori, pumpade või muude suurt voolu tarbivate koormuste jaoks olla vajalik kasutada releed.

Korduma kippuvad küsimused

Kas valgustusega klahvlüliti vajab maandusjuhet?

See olukord ei ole alati nii. Kahe klemmi tüüpi arvestite puhul ühendavad nad oma indikaatori sisemiselt, mis tähendab, et eraldi maandus pole vajalik. Kolme klemmiga mudelitel peaks alati olema oma maanduspunkt. Kontrollige alati vastavaid terminale ja toodete tehnilisi andmeid.

Kas 12 V valgustusega klahvlüliti saab juhtida LED-tulesid?

Väide kehtib, kuna lüliti nimiväärtus vastab süsteemi pingele, nimitöövoolule ja LED-draiveri käivitusvoolule. Suuremate LED-ribade või mitme valgusti kasutamisel võib olla vajalik relee.

Kas 12V klahvlülitit saab kasutada majapidamises vooluga?

Ei, 12 V alalisvoolu jaoks mõeldud klahvlülitit ei saa kasutada 120 V ega 230 V vahelduvvooluga. Vahelduvvoolu lüliti peab vastama vahelduvvoolu pingele, voolule, koormustüüpidele ja majapidamises kasutatavale elektrienergiale kehtivatele ohutusstandarditele.

Miks mu LED-klapplüliti helendab nõrgalt, kui see on välja lülitatud?

Väike lekkevool seadmest või vooluahela koormusest tekitab hämarat valgust. Mõnikord võib selle paigutuse asemel kasutada ka teistsugust lülitit või releed või seadet koorma poolel.

Kuidas saab klahvlülitit testida?

Selle järjepidevuse testimiseks tuleb lüliti toiteallikast eemaldada ja multimeeter seada järjepidevusrežiimi. Lüliti töö peaks olema selline, et sellel oleks töö ajal nii avatud kui ka suletud reaktsioon. Ärge kunagi tehke pingestatud vooluahela järjepidevuse testimist.

Piisavalt valgustatud klahvlülitil on pinge, voolu, koormuse tüübi, klemmide, suuruse ja funktsiooni andmed, mis sobivad selle keskkonnaga. Väikese 12V lisaseadme aktiveerimiseks on sobiv valik SPST-lüliti. Kui tegemist on mootorite või rasketehnikaga, siis tekib vajadus relee järele, samuti on vaja kaitsmeid ja vastavaid juhtmeid teistes elektrisüsteemides.
