Mikrolüliti 5a 125 250v

Mikrolüliti 5a 125 250von väike kiirlüliti, mida kasutatakse elektriahelate sisse- ja väljalülitamiseks kuni maksimaalselt 5a määratud tööpiiridel 125 V vahelduvvoolu ja 250 V vahelduvvooluga. Seda kasutatakse tavaliselt elektroonikaseadmetes, juhtimissüsteemides, müügiautomaatides, kontoriseadmetes, ustes ja kaantes, seadmetes jne.

Veenduge, et lisaks olemasolevale nimiväärtusele on koormuse tüüp, täiturmehhanismi tüüp, jõud, klemmide konfiguratsioon, mõõtmed ja keskkonnatingimused sobivad komponentide kavandatava kasutuse jaoks.

Mida 5A 125/250VAC tähendab?

Tähis "5A 125/250VAC" näitab tavaliselt, et lüliti suudab hallata maksimaalselt 5 amprit pingel 125 volti vahelduvvoolu või 250 volti vahelduvvoolu, kui seda kasutatakse tootja soovitatud sobiva koormusega.
See spetsifikatsioon kehtib tavaliselt takistuslike koormuste kohta.

Seadmed, nagu mootorid, solenoidid, kompressorid, lambid, trafod ja elektroonilised toiteallikad, võivad kogeda suurt tõukevoolu või elektrikaare. Sellistel juhtudel võib osutuda vajalikuks kasutada erineva koormusega seadmeid või kasutada sobivat summutusseadet.

See tähistab vahelduvvoolu reitingut. See aga ei garanteeri, et lüliti on heaks kiidetud kasutamiseks pingel 125V või 250VDC. Enne jätkamist otsige alati määratud andmelehelt eraldiseisvat alalisvoolu reitingut.

Kuidas mikrolüliti töötab?

Mikrolüliti kasutab klõpsatusega mehhanismi. Hetkel, kui täiturmehhanism jõuab täpsesse asukohta, muudab sisemine vedru kontakti olekut kiiresti. Seetõttu võimaldab see lüliti suurepärast töökindlust hoolimata selle minimaalsest liikumisest ja pidevast tööpunktist.

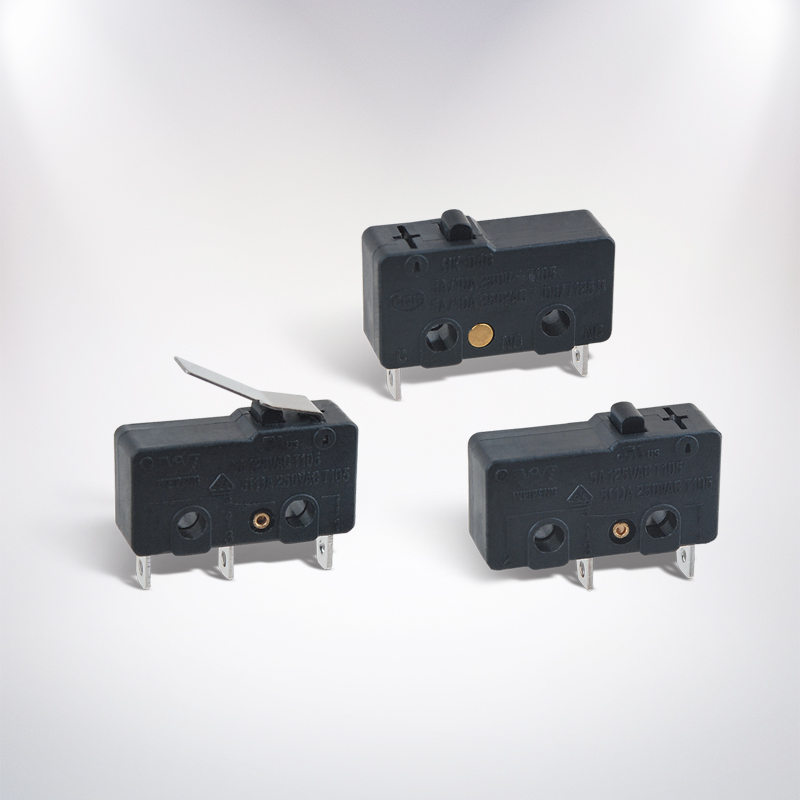

Tüüpiliste täiturmehhanismide tüüpide hulgas on kolb, liigendhoob, rullhoob ja simuleeritud rull. Sobiv täiturmehhanismi tüüp valitakse olemasoleva ruumi, liikumissuuna ning protsessi jaoks vajaliku jõu ja kauguse alusel.

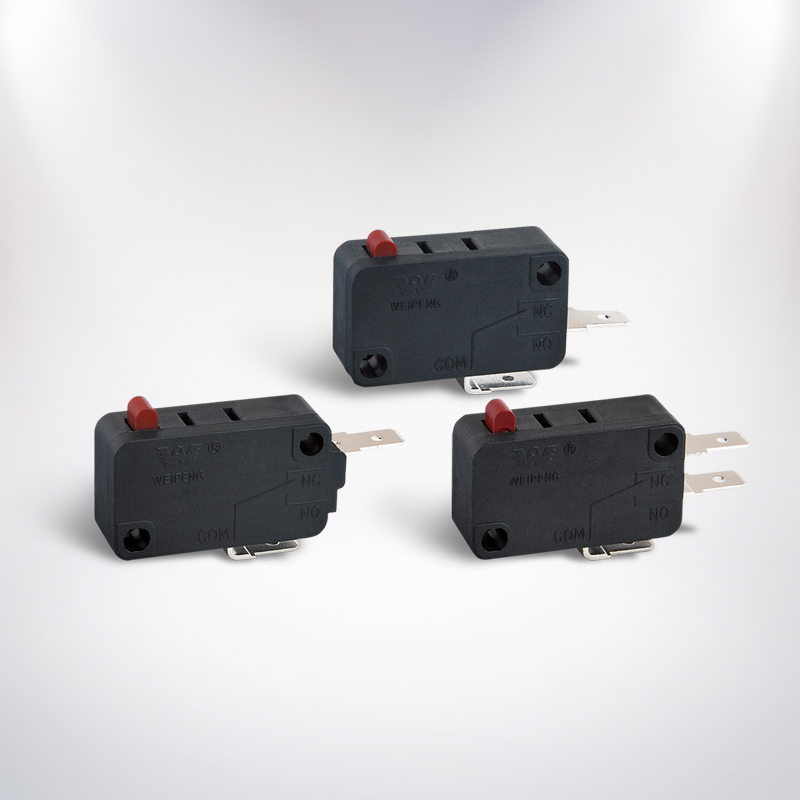

SPDT terminali konfiguratsioon

Mitmed 5A mudelid töötavad SPDT režiimis (Single Pole Double Throw). SPDT tavalised klemmid on COM, NC ja NO.

Kui vooluahel aktiveeritakse täiturmehhanismi vajutamisega, kasutage COM-i koos NO-ga. Teisest küljest kasutage COM-i koos NC-ga, kui ahel peaks jääma ooterežiimis suletuks ja muutub avatuks, kui täiturmehhanism on sisse lülitatud. Enne juhtmestiku ühendamist kontrollige kindlasti tegeliku lüliti märgistust.

Mis on tundlik mikrolüliti?

Tundlik mikrolüliti töötab üsna väikese jõuga. See on kasulik alati, kui lülitit käivitatakse kerge ukse, plastikust saki, väikese mehhanismi või piiratud liikumise abil.

Tundlikkuse määrab rohkem kui praegune reiting. Kontrollige järgmisi tehnilisi andmeid:

• Tööjõud ja vabastusjõud
• Reisile eelnev ja ülesõit
• Tööasend
• Täiturmehhanismi tüüp ja pikkus
• Mehaaniline ja elektriline eluiga

Rulliku hoova kasutamine võib minimeerida välissüsteemi pingutust. Vale joondamine võib aga põhjustada külgsuunalist pinget ja varajase rikke. See peaks töötama korralikult, ületamata selle ülesõitu.

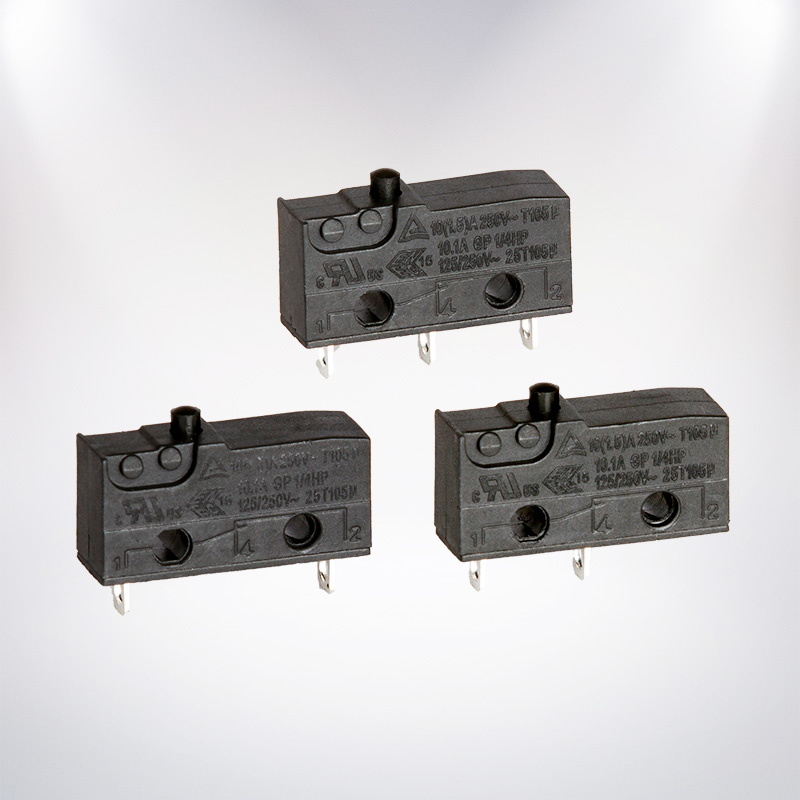

5A, 10A, 16A ja 21A mikrolülitid

Mikrolüliteid toodetakse erineva voolutugevusega versioonina, nimelt 5A, 10A, 16A ja 21A. Kõrgem voolureiting ei pruugi olla õige valik; on ülimalt oluline, et lüliti oleks kooskõlas rakenduspinge, koormuse tüübi, mõõtmiste, klemmi tüübi ja standarditega.

Kui vaatate mikrolülitit, mille nimivõimsus on 5 A nii 125 V kui ka 250 V juures, teiste mudelitega, mille võimsus on 10 A, 16 A ja 21 A, peaksite võrdlema kõiki tehnilisi andmeid, mitte ainult reitingut. Kõrgema nimiväärtusega lüliti võib erineda madalama nimiväärtusega mudelitest selliste disainiomaduste poolest nagu kinnitusavad, täiturmehhanismi käik, klemmi asend ja kontakti mõõtmed.

Koormus- ja ohutuskaalutlused

Enne koormuse ühendamist on vaja tuvastada mitte ainult tavaline vool, vaid ka sisse- või käivitusvool. Takistuskoormustega on tavaliselt palju lihtsam toime tulla kui induktiivsete või mahtuvuslike koormustega. Mootorid ja solenoidid võivad tekitada sädemeid, mis võivad kontakte kahjustada, isegi kui tavaline vool on alla 5 A.

Peamistes rakendustes tuleks kasutada sobivat isolatsiooni, ülekoormuskaitset, mehaanilist kaitset ja korpust. Lüliti õige paigaldamine peaks tavaliselt toimuma nii, et see katkestaks juhtiva juhtme, nagu on ette nähtud seadme konstruktsioonis ja kohalikes elektrieeskirjades.

Enne sellekohaste paigaldus- või katsetööde tegemist ühendage vooluvõrgust lahti. Toitepinge juhtmestiku peab kas lõpetama või kontrollima kvalifitseeritud spetsialist.

Paigaldus- ja paigaldusnõuanded

Enne tellimist kontrollige alati kere mõõtmeid, kinnitusavade vahekaugust, täiturmehhanismi kõrgust, klemmi tüüpi ja tööasendit. Sarnased lülitid ei pruugi olla omavahel asendatavad.

Täiturmehhanismi tuleb vajutada õiges suunas ja seda ei tohi kasutada kõva mehaanilise tõkkena, kui tootja pole teisiti määranud. Vältida tuleb liigset lööki, külgsurvet, niiskust, niiskust ja vibratsiooni.

Tavaliselt kasutatavaid terminale on erinevat tüüpi; nende hulka kuuluvad jooteklemmid, kiirühenduskaardid, PCB kontaktid ja juhtmeklemmid. Stiili saab valida lähtuvalt kasutatavast montaažitehnikast ja ruumi olemasolust.

Kuidas valida õige mudel

Enne ostmist kasutage seda kontrollnimekirja:

• Kinnitage vahelduv- või alalispinge ja tegelik koormusvool.
• Tehke kindlaks, kas koormus on takistuslik, induktiivne, mahtuvuslik, mootor või lamp.
• Valige vastavalt vooluringile SPDT, SPST-NO või SPST-NC.
• Valige vajalik tööjõud ja täiturmehhanismi stiil.
• Võrrelge paigaldusmõõtmeid ja klemmide asukohti.
• Kontrollige töötemperatuuri, tihendit, elektrilist eluiga ja kinnitusi.
• Küsige täpset osanumbrit ametlikult andmelehelt.

KKK: Tundlik mikrolüliti SPDT 5A 125/250VAC

Mis on tundlik mikrolüliti SPDT 5A 125/250VAC?

Lüliti on väikese jõuga ja klõpsuga seade, millel on ühine terminal ja kaks väljundit. Selle maksimaalne voolutugevus on 5A, kui seda kasutatakse kontrollitud tingimustes.

Kas ma saan seda kasutada 250 V alalisvoolu jaoks?

Ei, kuigi tähis 125/250 VAC tähistab vahelduvvoolu reitingut, ei anna see hinnangut alalispingele. Otsige alati lülitit, millel on mainitud alalispinge ja -voolu nimi.

Mis vahe on NO ja NC vahel?

Tavaliselt avatud lüliti laseb elektril voolata, kui lülitile midagi ei vajutata, samas kui tavaliselt suletud lüliti laseb elektril voolata, kui täiturmehhanismi vajutada.

Kas 5A mikrolüliti saab mootorit juhtida?

Kuigi mootori vool on alla 5A, ei pruugi lüliti korralikult töötada. Tehke kindlaks käivitusvool ja induktiivne kaar, mis võivad ületada lüliti võimsust. Väärtustage mootori kandevõimet või kasutage releed või kontaktorit.

Kas ma saan 5A lüliti asendada 16A või 21A mudeliga?

Seda ainult siis, kui asendus on mõõtmete, täiturmehhanismi liikumise, klemmide paigutuse, kontaktide paigutuse, pinge nimipinge ja sertifikaadi poolest sama suur. Suuremast võimsusest iseenesest ei piisa.

Kui kaua mikrolüliti kestab?

Toote eluea määrab koormus, sõnumi sagedus, joondus, keskkond ja paigalduse kvaliteet. Mehaaniline ja elektriline eluiga on erinevad mõisted; seetõttu tuleks elektrilise tööea spetsifikatsioone järgida vastavalt tegelikule koormusele.

Kokkuvõtteks võib öelda, etMikrolüliti 5a 125 250von mõistlik valik väikeste vahelduvvoolu juhtimis- ja asendituvastussüsteemide jaoks, kui koormus ja mehaanilised parameetrid on sobivad. Kontrollige spetsifikatsioone, valige SPDT jaoks õiged klemmid ja täiturmehhanism ning kasutage releed või tugevat lahendust märkimisväärse sisselülitusvooluga seadmete või nõudlike elektromehaaniliste rakenduste jaoks.
